Nástupištní hrany UB

Name: Nástupištní hrany UB
Brand: MABA Prefa
SKU: nastupistni-hrany-ub

Prefabrikované železobetonové hrany s průřezem L pro výstavbu a rekonstrukci železničních nástupišť, schválené Správou železnic.

ŽelezniceNástupiště

Poptat produkt Dokumenty ke stažení

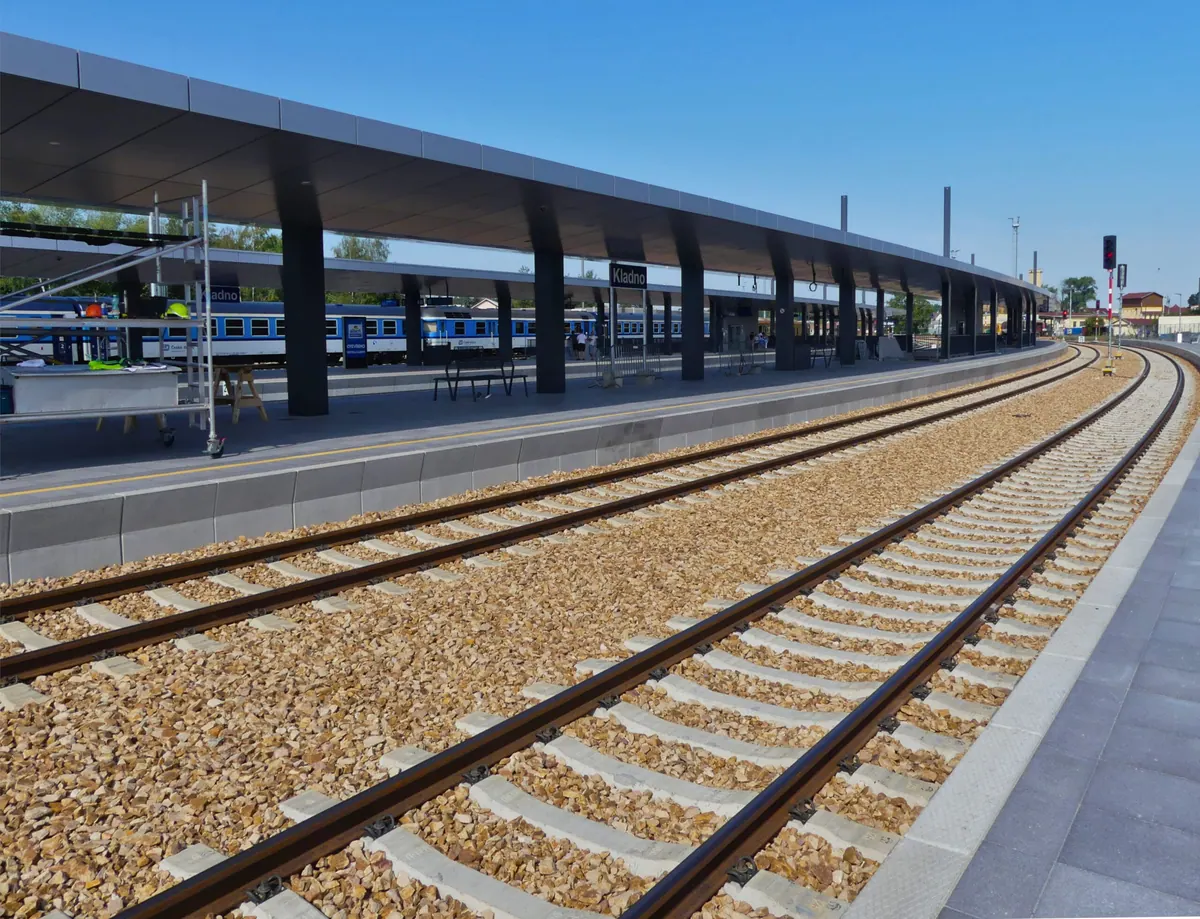

Nástupištní hrany UB – Nástupištní hrany u zastřešeného nástupiště

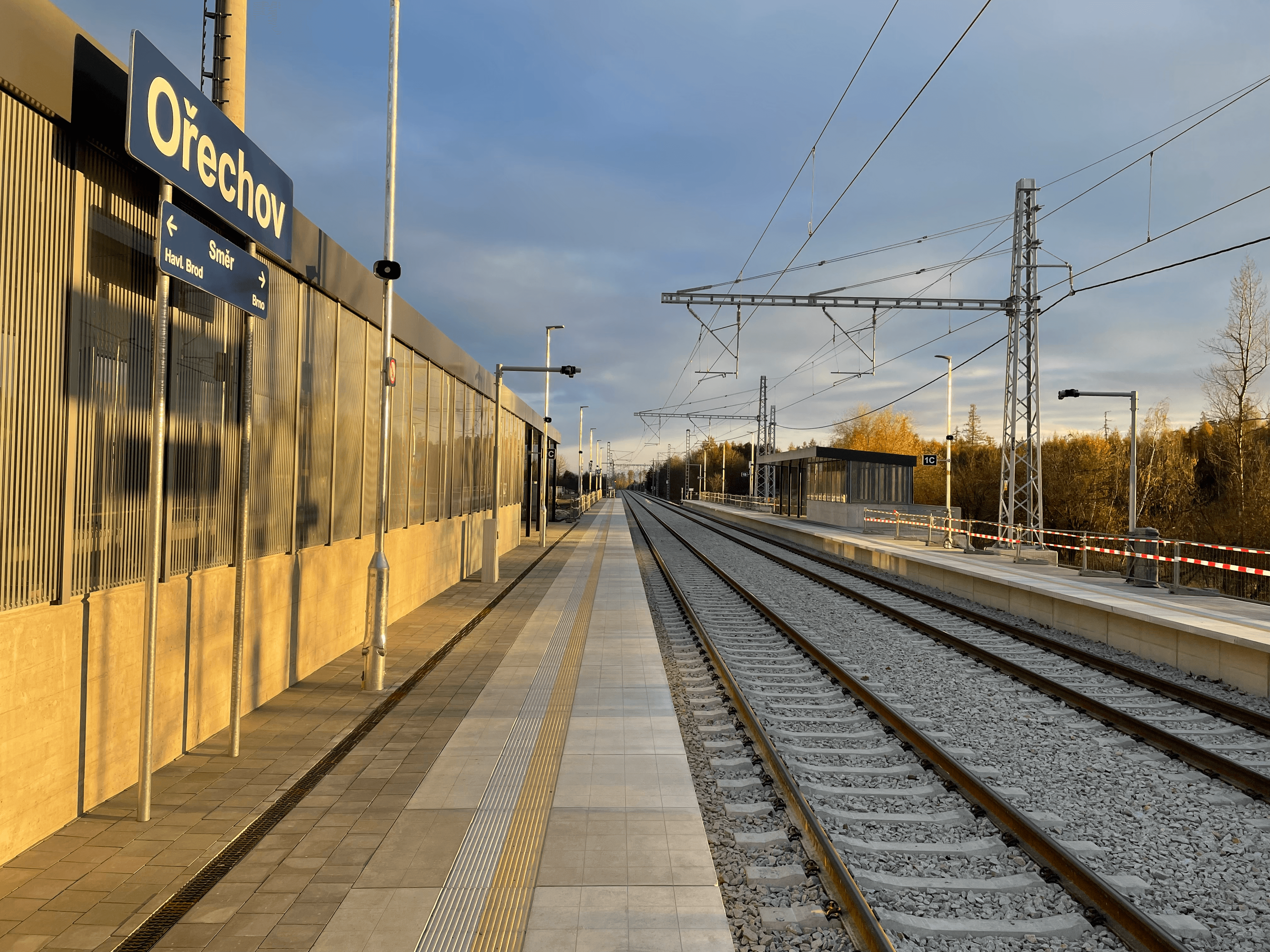

Nástupištní hrany UB – Nástupiště Ořechov

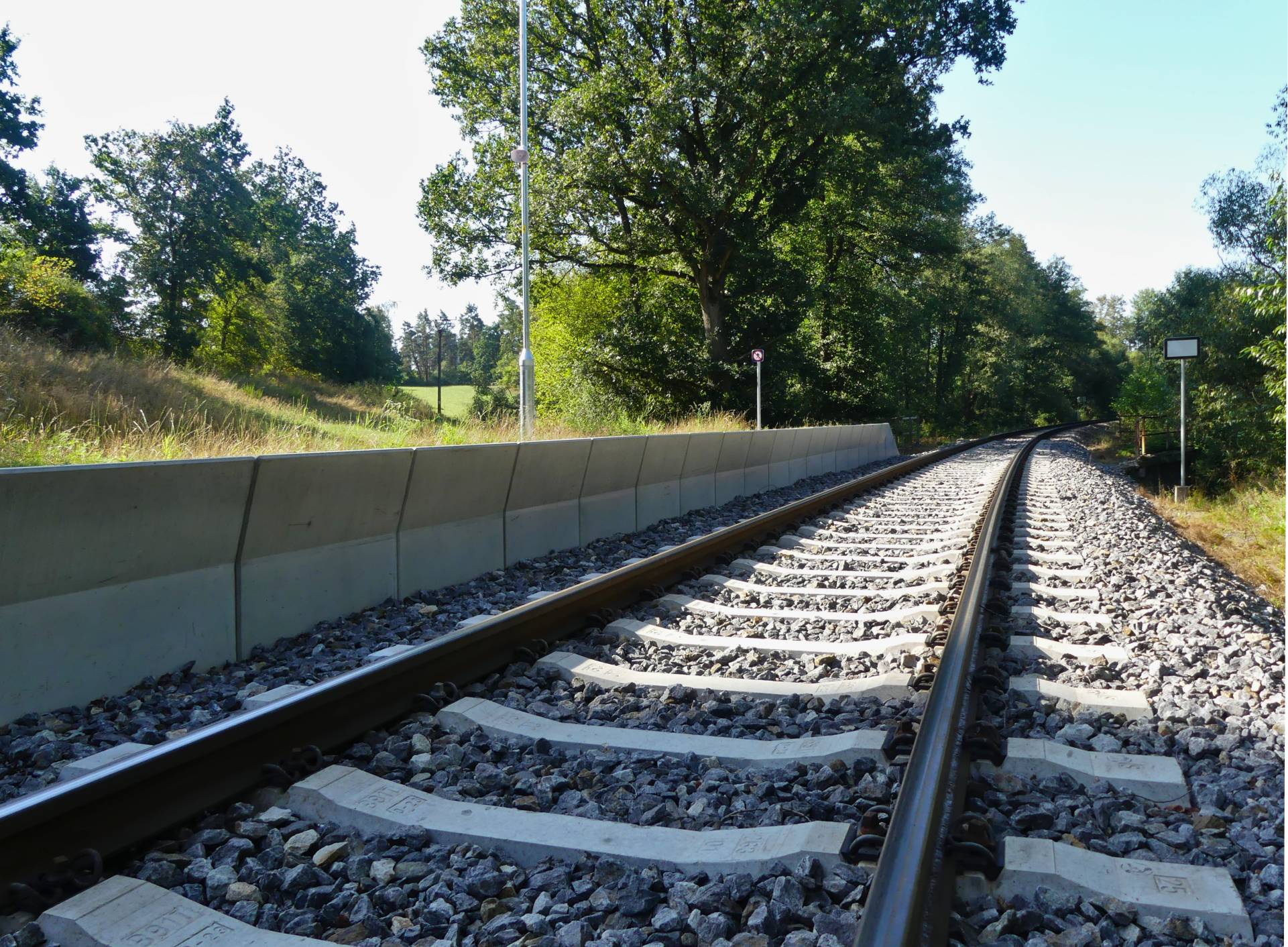

Nástupištní hrany UB – Nástupištní hrany podél koleje

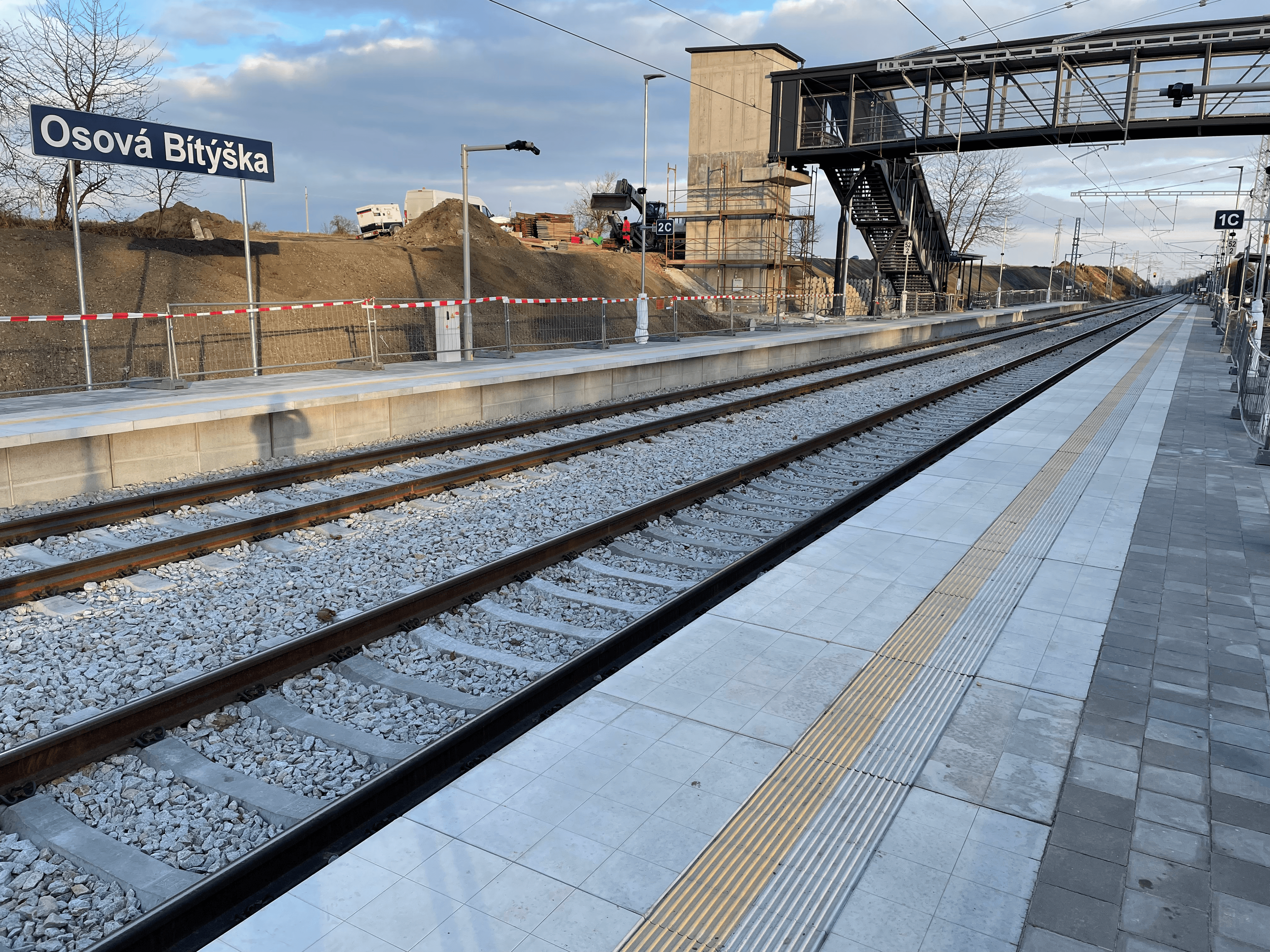

Nástupištní hrany UB – Nástupiště Osová Bítýška

Nástupištní hrany UB – Osová Bítýška – nová nástupiště při modernizaci trati

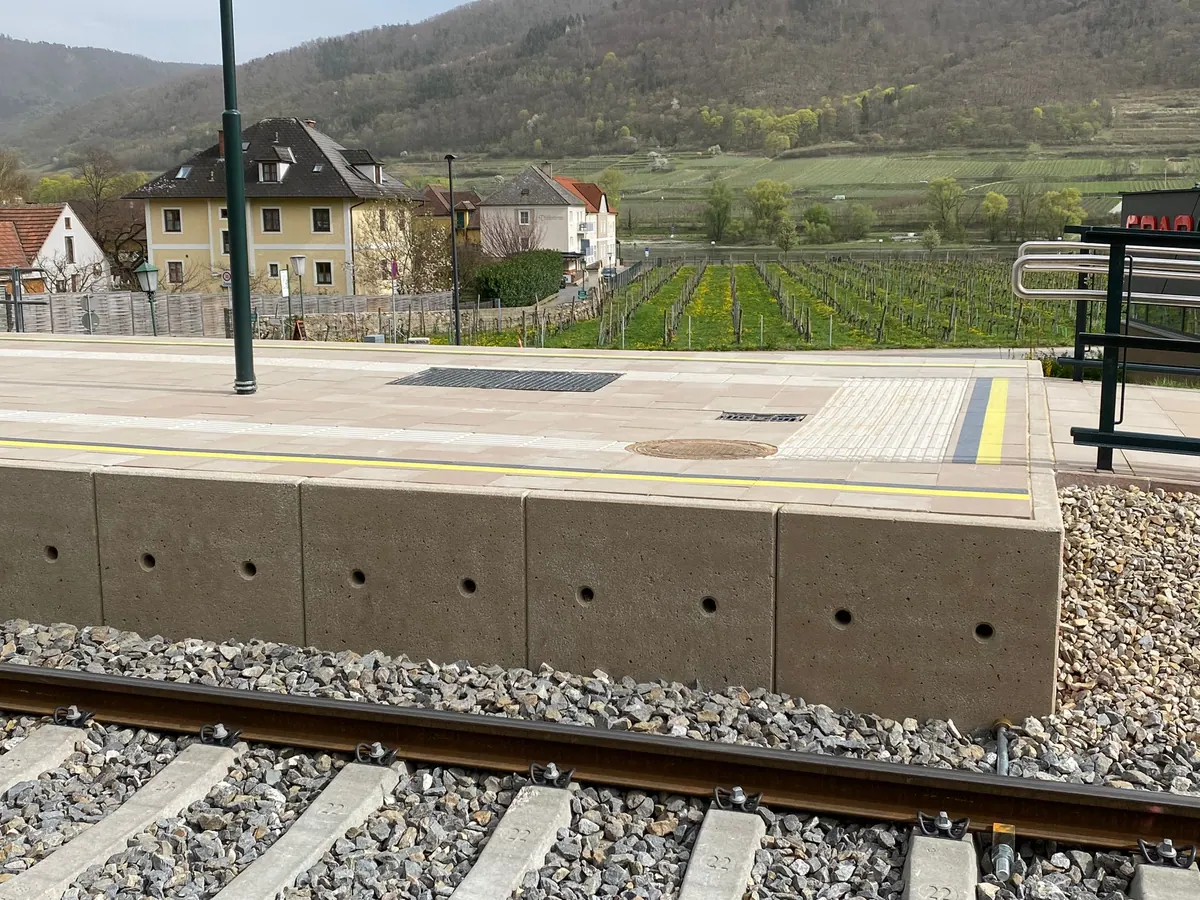

Nástupištní hrany UB – Historické nádraží Wachau (Rakousko) – systém UB

Nástupištní hrany u zastřešeného nástupiště

Nástupištní hrany UB jsou prefabrikované železobetonové prvky s průřezem typu L, určené pro výstavbu a rekonstrukci železničních nástupišť. Tento tvar umožňuje optimální spojení s podkladní vrstvou a zajišťuje stabilitu při dlouhodobém provozním zatížení. Hrany UB splňují všechny platné bezpečnostní a technické normy včetně požadavků Správy železnic a díky vysoké odolnosti, přesným rozměrům a kvalitnímu zpracování umožňují bezpečný a pohodlný nástup i výstup cestujících.

Rychlá a jednoduchá montáž prefabrikovaných dílců
Dlouhá životnost a vysoká odolnost železobetonové konstrukce
Kompatibilita s dalšími železničními prvky a typy nástupišť
Certifikace podle evropských a národních norem a schválení Správou železnic
Široká škála variant včetně přechodových a zakončovacích prvků

Materiály a konstrukce

Železobetonové dílce: vyrobené z betonu třídy C30/37 XF4, který zajišťuje odolnost proti mechanickému namáhání, mrazu a chemickým vlivům.
Spojení pero-drážka: umožňuje rychlé a přesné sesazení jednotlivých prvků, zajišťuje stabilitu a zabraňuje úniku zásypového materiálu.
Protiskluzová úprava: povrch s protiskluzovým vzorem zajišťuje vyšší bezpečnost a komfort cestujících i za nepříznivého počasí.
Manipulační závěsy: zabudované v prefabrikátech usnadňují montáž a přesné osazení na podkladní vrstvu.
Varianty nášlapné plochy: standardní nebo rozšířená, pro vyšší komfort a bezpečnost cestujících.

Provádění a montáž

Instalace na monolitický betonový základ: hrany UB se osazují do lože z cementové malty na přesně připravený betonový podklad, což zajistí pevné spojení s konstrukcí nástupiště.
Stabilitu celé nástupištní hrany lze zajistit kotvením ocelovými trny.
Přechodové a zakončovací prvky: zkosené nebo rampové dílce pro plynulé přechody mezi úrovněmi nástupiště.
Podrobný montážní návod je ke stažení v dokumentaci.

Použití

Železniční stanice a zastávky: výstavba ostrovních i bočních nástupišť.
Modernizace železničních tratí: rekonstrukce, zvyšování bezpečnostních standardů nebo traťové rychlosti (i u vysokorychlostních tratí).
Variabilita provedení: výšku lze přizpůsobit typu železničních vozů a požadavkům na bezbariérový přístup.

Varianty nástupištních hran UB

UB13 – přímá hrana s rovnou čelní plochou.
UB13L – varianta s rozšířenou nášlapnou plochou pro větší komfort.
UB13-RL / UB13-RP – přechodové prvky pro napojení rampových částí nástupišť.
UB13L-S – zkosené zakončovací prvky pro plynulé ukončení nástupiště.
Další typová provedení.

Díky přesnému provedení a široké nabídce variant se nástupištní hrany UB hodí pro modernizaci železničních stanic a zastávek a zajišťují bezpečné a pohodlné podmínky pro cestující i železniční personál.

Certifikace a kvalita

Nástupištní hrany UB se vyrábějí v souladu s příslušnými normami a jsou certifikovány pro použití v železniční infrastruktuře.

Osvědčení Správy železnic: hrany jsou certifikované a schválené pro použití na tratích SŽ.
Certifikace kvality výroby: výroba v systému řízení kvality podle ČSN EN ISO 9001.
Odolnost vůči klimatickým vlivům: hrany splňují normové požadavky na mrazuvzdornost a odolnost proti rozmrazovacím solím a povětrnostním vlivům.

Technické parametry

Beton: C30/37 XF4
Průřez: Typ L
Spojení dílců: Pero-drážka
Nášlapná plocha: Standardní nebo rozšířená (UB13L)

Varianty a typy

UB13Přímá hrana s rovnou čelní plochou.
UB13LVarianta s rozšířenou nášlapnou plochou pro větší komfort.
UB13-RL / UB13-RPPřechodové prvky pro napojení rampových částí nástupišť.
UB13L-SZkosené zakončovací prvky pro plynulé ukončení nástupiště.
UB13L-1-RE / UB13L-2-RERektifikační hrany pro kombinaci s konzolovými deskami NDL.
