Konzolové desky NDL

V nabídce jsou dva základní formáty:

• NDL 800 × 1600 mm – pro tratě s rychlostí do 160 km/h
• NDL 1300 × 2100 mm – pro tratě s rychlostí do 200 km/h

Každý formát je dostupný ve dvou provedeních:

• Standardní betonové provedení
• Lepené provedení s dlažbou COMCON® z kompozitního kamene s vodicí linií šířky 40 cm pro vyšší bezpečnost a komfort nevidomých a slabozrakých osob

• Beton: třída C30/37 XF4 s vysokou odolností proti mrazu a chemickému namáhání.
• Protiskluzový povrch: integrovaný, ve standardním nebo designovém provedení.
• Varovné pásy a vodicí linie (VL): přesně umístěné prvky pro vymezení bezpečnostního pásma.
• Dlažba COMCON® (u lepeného provedení): z kompozitního kamene s vysokou odolností, umístěná 80–130 cm od okraje podle typu.
• Univerzální uložení: podložky 120 × 85 mm zajišťují jednoduchou instalaci bez nutnosti speciálních kotev.

• Desky se ukládají na nosné hrany na dvojici pryžových podložek nebo přímo do podkladového betonu.
• Manipulace probíhá za závěsný závit v těžišti desky.
• Zakončení a přechody lze podle potřeby řešit krajovými a přechodovými prvky.
• Montážní návod je ke stažení v dokumentaci.

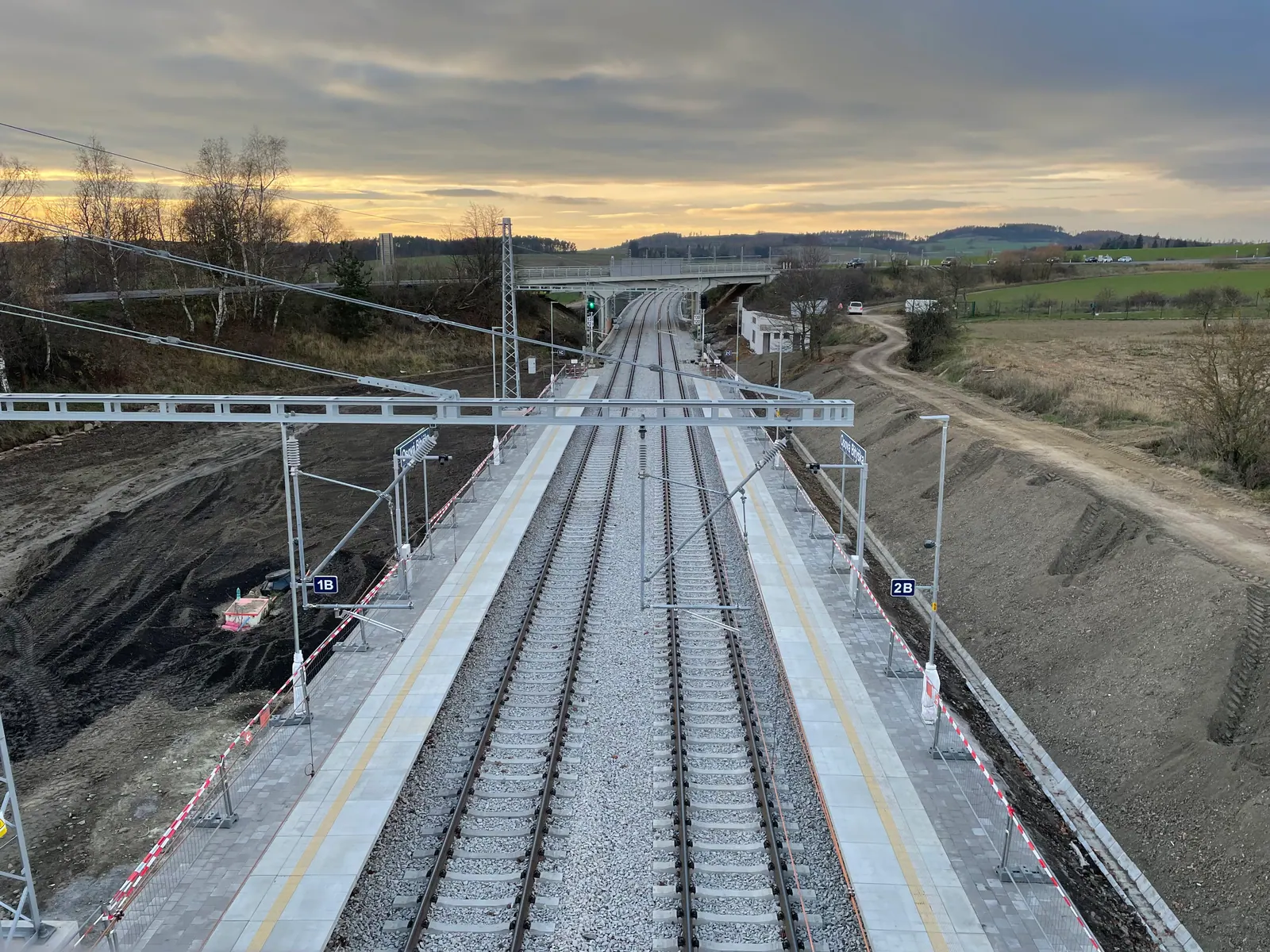

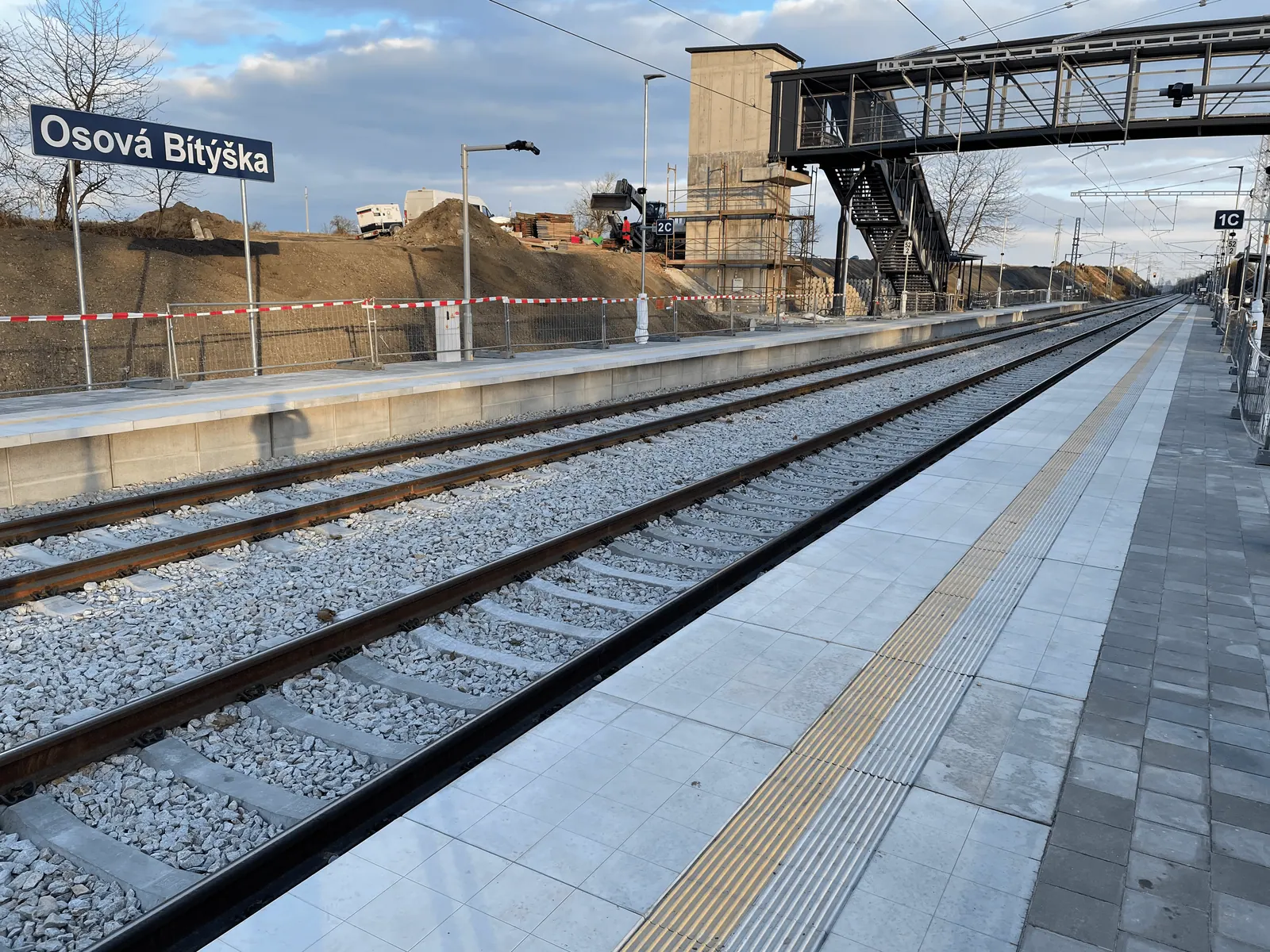

• Výstavba a modernizace železničních nástupišť výšky 550 mm.
• Vhodné i pro traťové úseky s vysokou intenzitou provozu a rychlostí až 200 km/h.
• Díky variabilitě provedení (rovné, koncové, signalizační desky) je lze použít i ve stísněných podmínkách.

• Certifikováno podle požadavků Správy železnic.
• Výroba probíhá v systému řízení kvality podle ČSN EN ISO 9001 a v souladu s ČSN EN 206+A1.
• Vysoká odolnost proti mechanickému poškození, mrazu a chemickým vlivům.

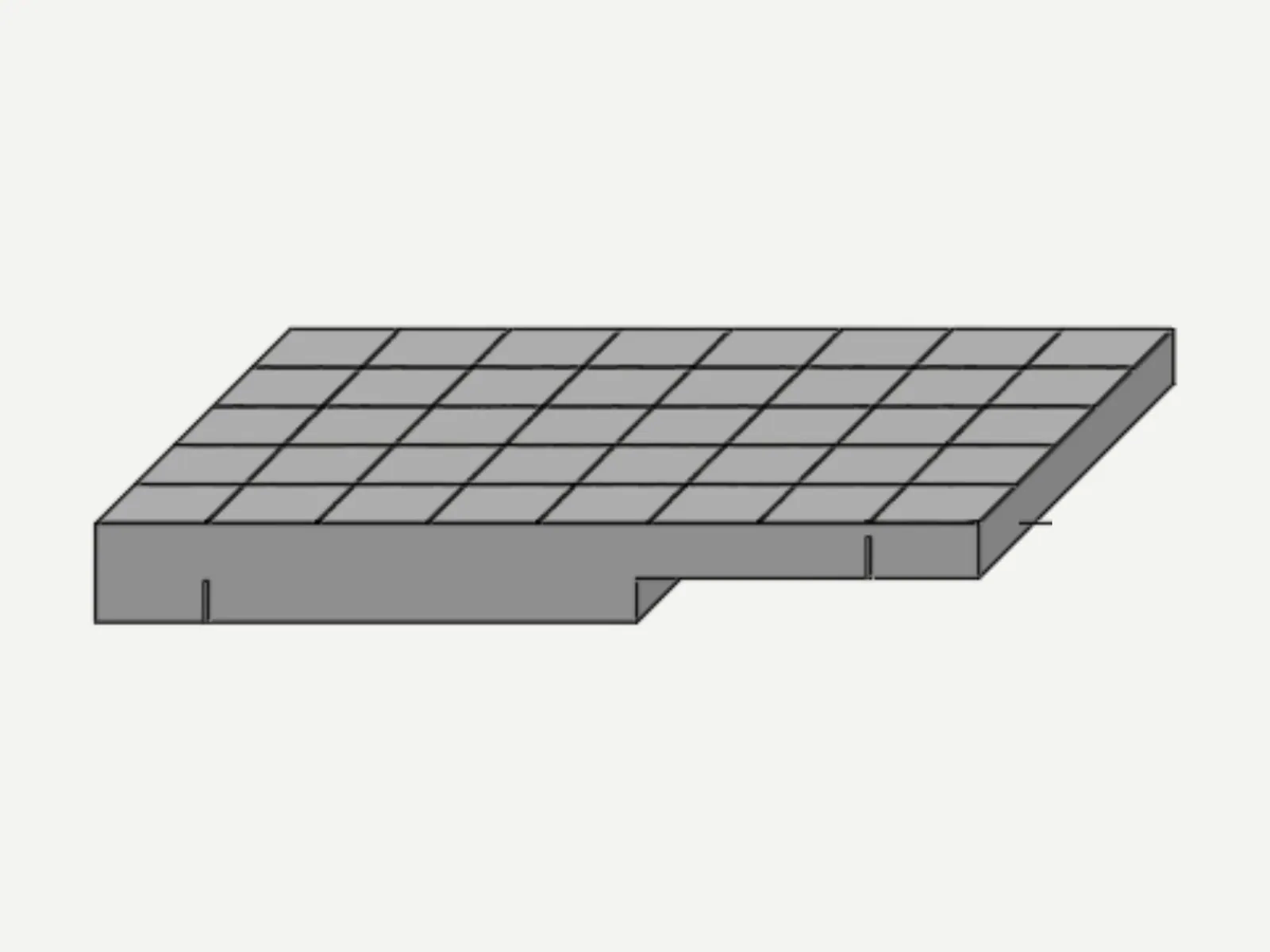

• PZD-NDL800x1600-D / PZD-NDL1300x2100-DZákladní konzolová deska s klasickým protiskluzovým povrchem.

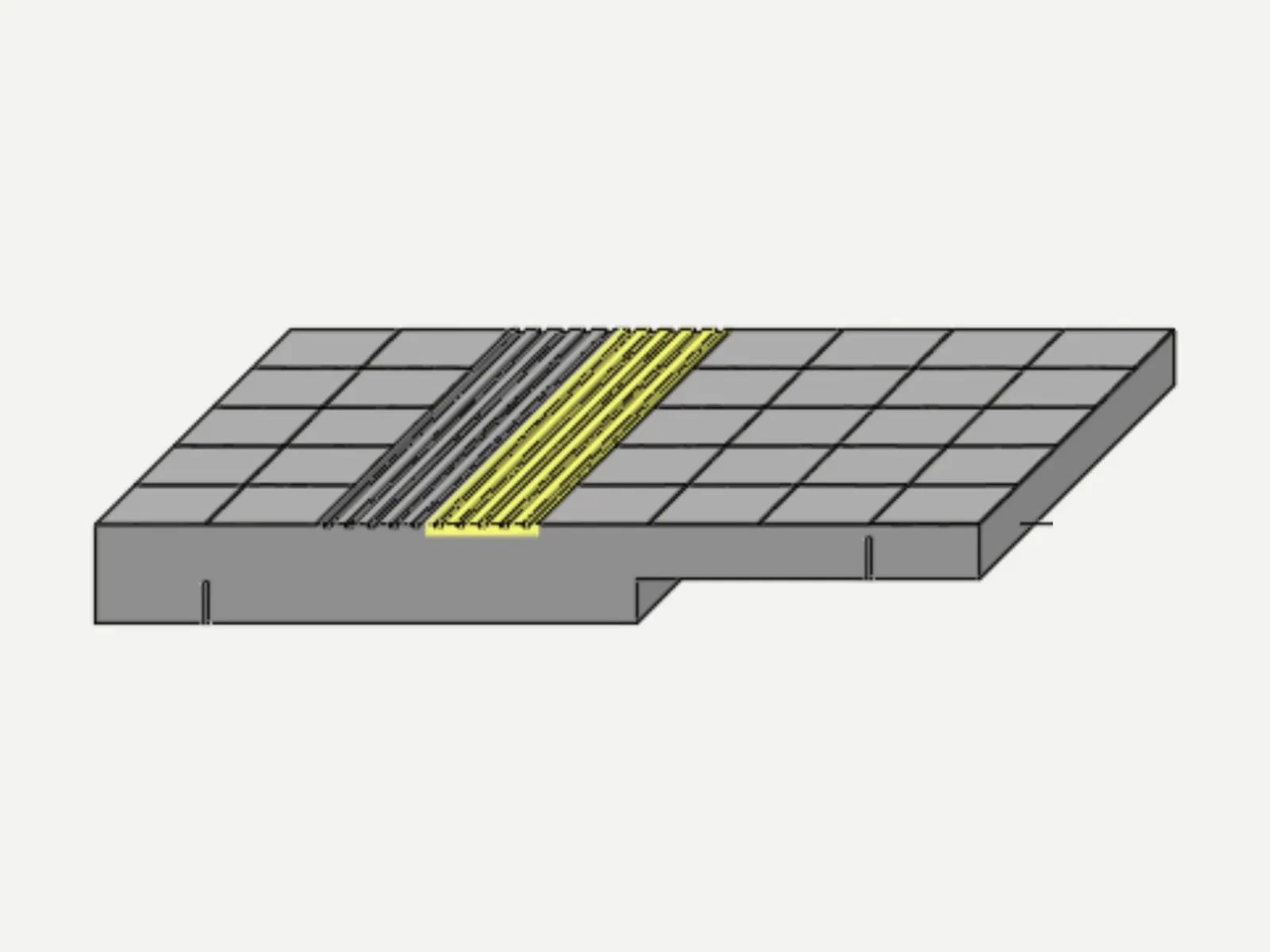

• PZD-NDL800x1600-VL / PZD-NDL1300x2100-VLKonzolová deska s vodicí linií pro osoby se zrakovým postižením.
• PZD-NDL800x1600-VL-P / PZD-NDL1300x2100-VL-PKonzolová deska s přerušenou vodicí linií pro osoby se zrakovým postižením.

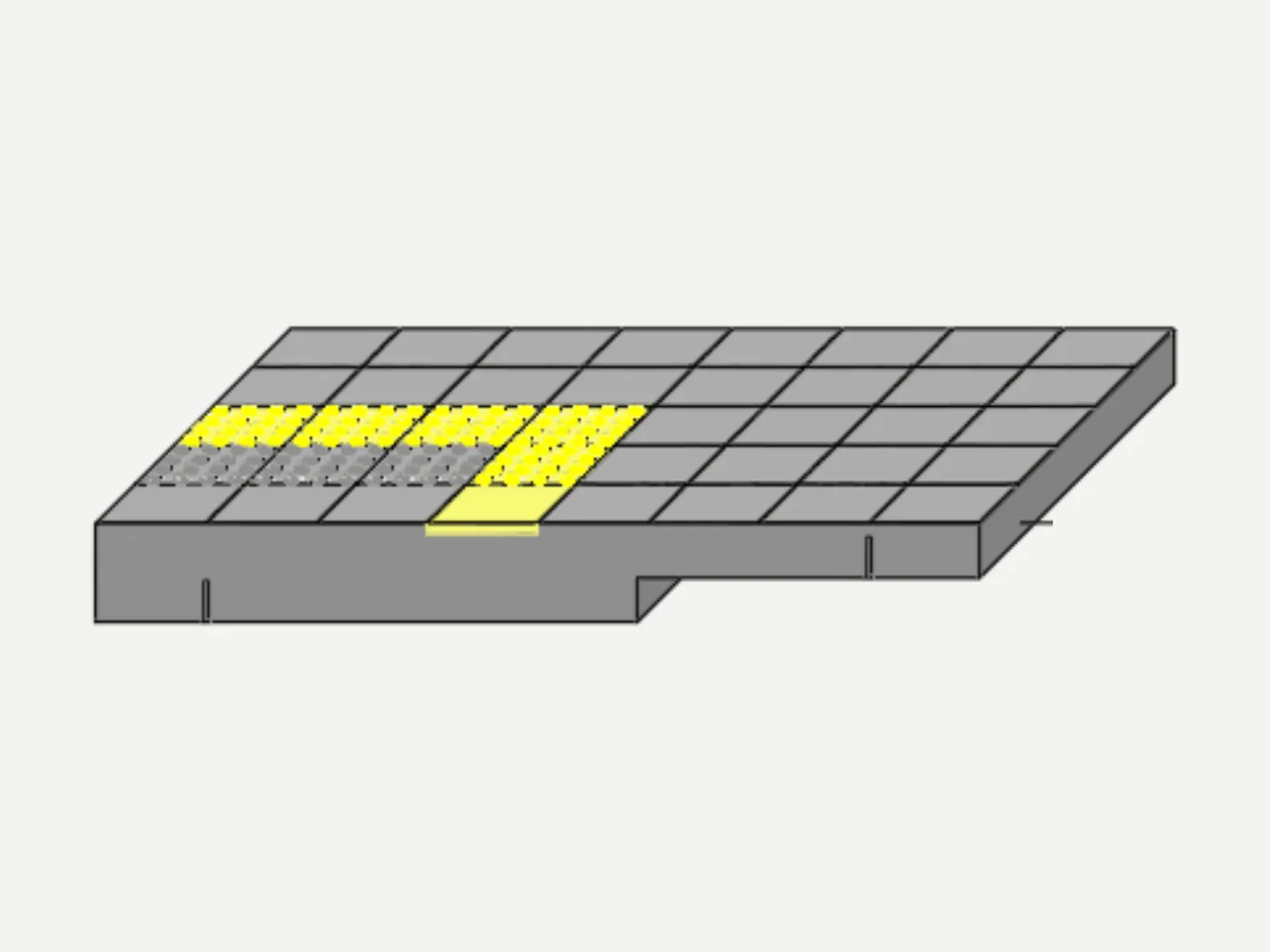

• PZD-NDL800x1600-SLP/L / PZD-NDL1300x2100-SLP/LLevé zakončení konzolové desky s vodicí linií s funkcí varovného pásu (VLsVP).
• PZD-NDL800x1600-SLP/P / PZD-NDL1300x2100-SLP/PPravé zakončení konzolové desky s vodicí linií s funkcí varovného pásu (VLsVP).

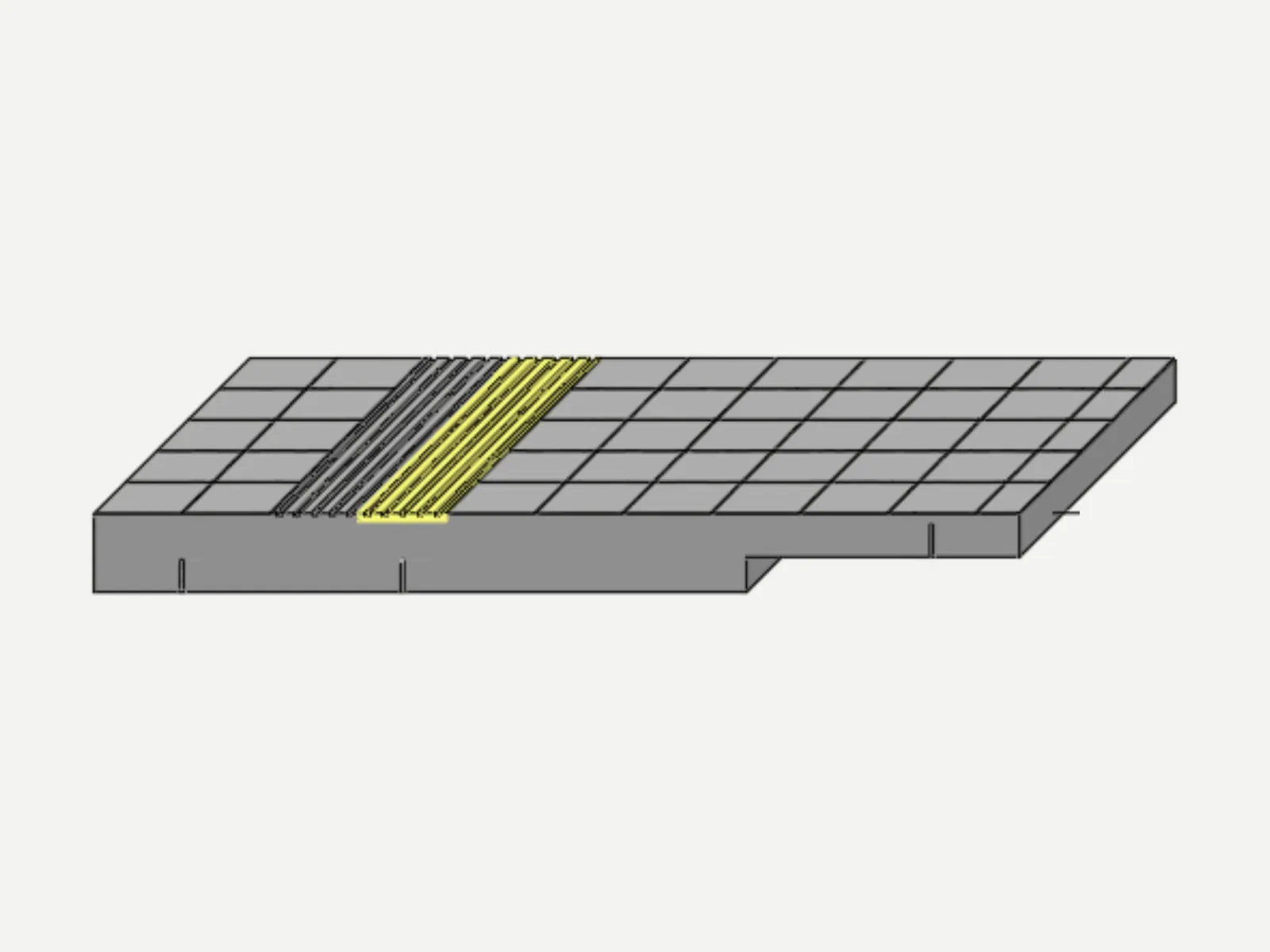

• PZD-NDL800x1600-VL-COM / PZD-NDL1300x2100-VL-COMLepená konzolová deska s dlažbou COMCON® a vodicí linií.

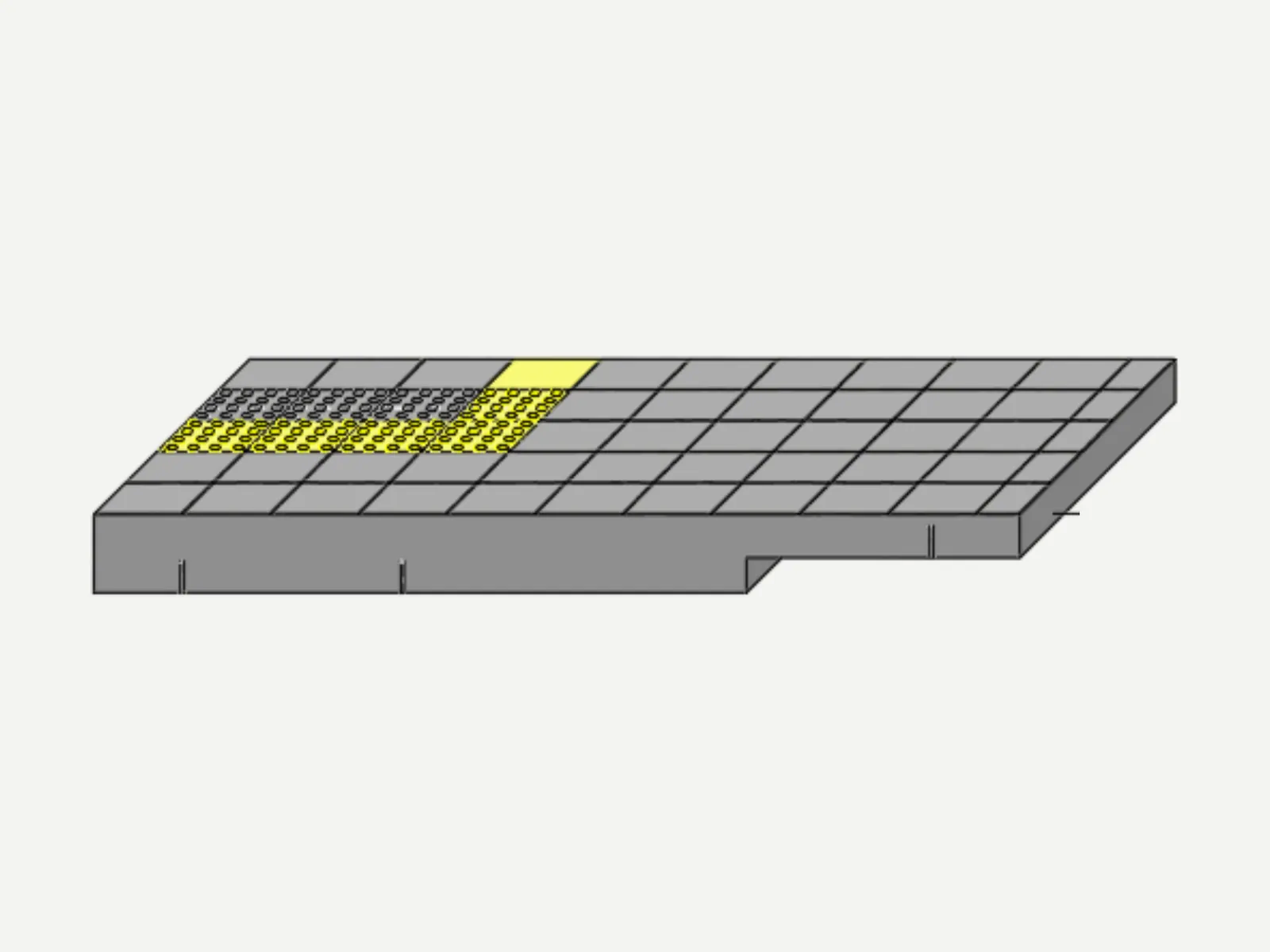

• PZD-NDL800x1600-SLP/L-COM / PZD-NDL1300x2100-SLP/L-COMLepené levé zakončení konzolové desky s dlažbou COMCON® a varovným pásem.
• PZD-NDL800x1600-SLP/P-COM / PZD-NDL1300x2100-SLP/P-COMLepené pravé zakončení konzolové desky s dlažbou COMCON® a varovným pásem.
