Železnice

Nástupištní desky

Name: Nástupištní desky
Brand: MABA Prefa
SKU: nastupistni-desky

Železobetonové dlažební desky s vodicí linií a protiskluzovým povrchem pro vrchní stavbu nástupišť – ucelený systém s hranami UB.

ŽelezniceNástupiště

Poptat produkt Dokumenty ke stažení

Nástupištní desky – Nástupiště s deskami a vodicí linií

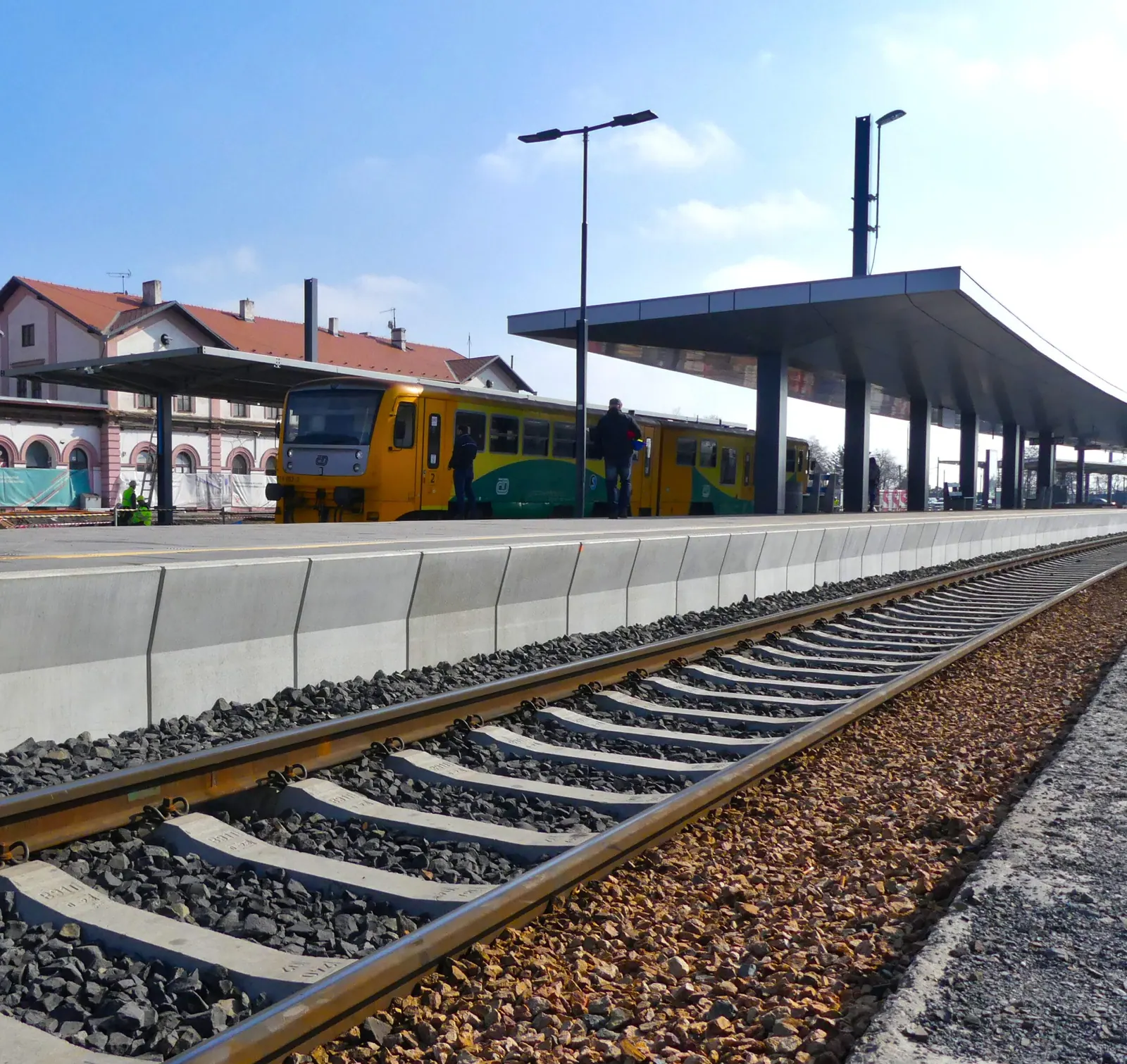

Nástupištní desky – Nástupiště s přístřeškem

Nástupištní desky – Nástupiště Osová Bítýška

Nástupištní desky – Osová Bítýška – nová nástupiště při modernizaci trati

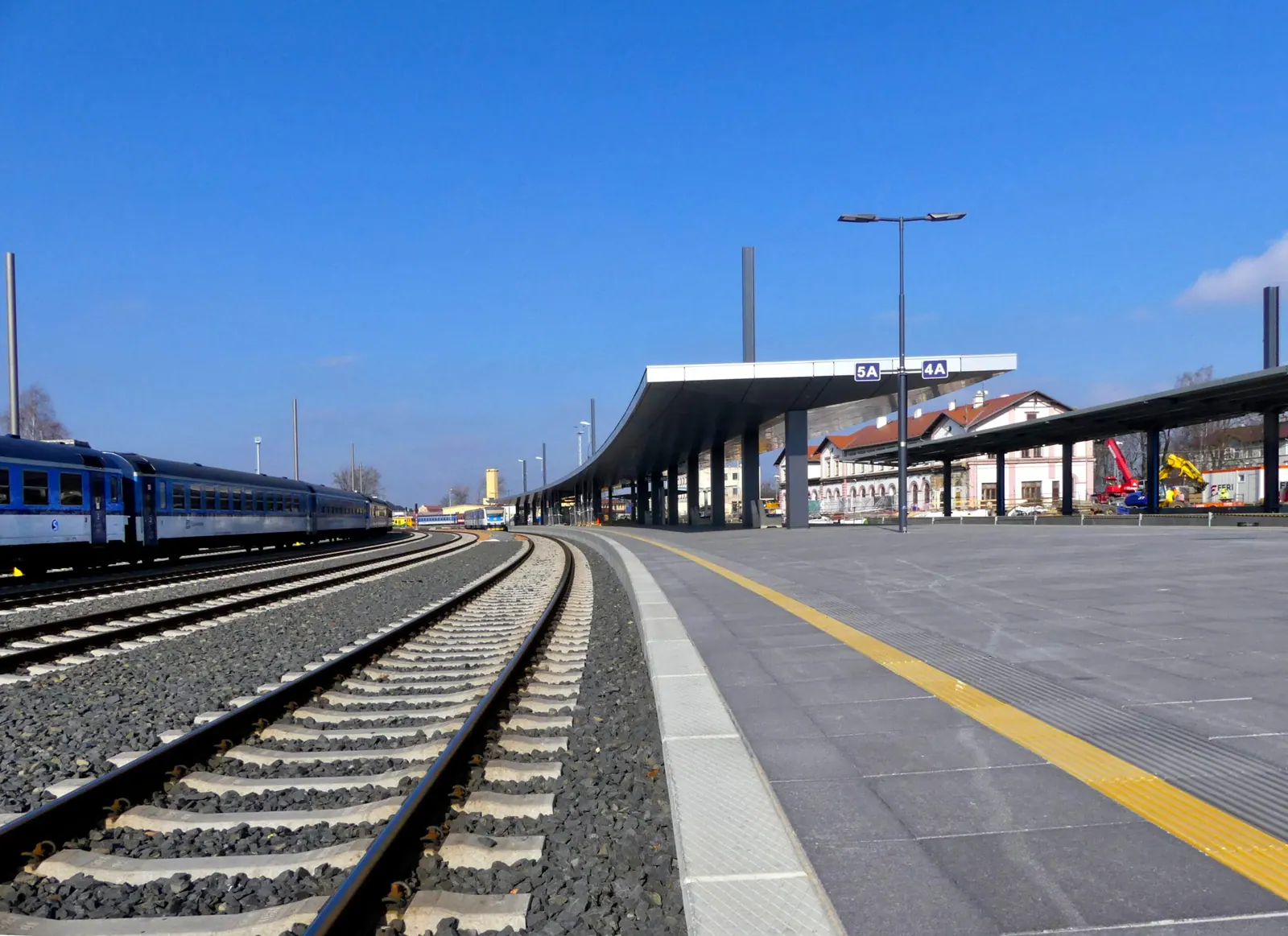

Nástupiště s deskami a vodicí linií

Nástupištní dlažební desky jsou železobetonové prvky navržené pro vrchní stavbu nástupišť na železničních zastávkách a stanicích. S nástupištními hranami řady UB tvoří funkčně i esteticky ucelený systém pro bezpečný pohyb cestujících.

Včleněná vodicí linie s funkcí varovného pásu (VLsVP)
Protiskluzový povrch i za nepříznivého počasí
Závitový závěs v těžišti desky pro snadnou a přesnou montáž
Beton C30/37 XF4 odolný mrazu a chemickým vlivům
Ucelený systém s nástupištními hranami řady UB

Materiály a konstrukce

Železobetonové dílce: odolné vůči mechanickému namáhání a klimatickým vlivům.
Včleněná vodicí linie s funkcí varovného pásu (VLsVP): jasně vymezuje bezpečnostní pruh nástupiště a výrazně zjednodušuje výstavbu.
Protiskluzový povrch: zajišťuje bezpečný pohyb cestujících i za nepříznivého počasí.
Závitový závěs pro manipulaci: zabudovaný v těžišti desky pro snadné osazení.

Provádění a montáž

Desky se kladou na celoplošně zhutněné podloží z jemné štěrkodrti.
Manipulace probíhá za závitový závěs v těžišti desky.
Po osazení se závitové pouzdro esteticky zakryje šroubem s válcovou hlavou.
Montážní návod je ke stažení v dokumentaci.

Použití

Vrchní stavba nástupišť výšky 550 mm nebo nižší.
Vhodné pro boční i ostrovní nástupiště.
Kombinace s nástupištními hranami UB13, UB13L, UB5, UB4 a dalšími typy řady UB.
Pro novostavby i rekonstrukce železniční infrastruktury.

Certifikace a kvalita

Výroba podle norem ČSN EN 206 a ČSN 73 4959 v systému řízení kvality podle ČSN EN ISO 9001.
Výrobky splňují technické požadavky pro použití v železniční infrastruktuře Správy železnic.
Beton třídy C30/37 XF4 zaručuje vysokou odolnost vůči mrazu a chemickým vlivům.

Technické parametry

Beton: C30/37 XF4
Výška nástupiště: 550 mm nebo nižší
Typová řada: PZD-NDD1x1

Varianty a typy

PZD-NDD1x1-DDlažební nástupištní deska se vzorem klasické dlažby.
PZD-NDD1x1-VLDlažební nástupištní deska s vodicí linií lichoběžníkového tvaru pro osoby se zrakovým postižením.
PZD-NDD1x1-VL-PDlažební nástupištní deska s přerušenou vodicí linií lichoběžníkového tvaru pro osoby se zrakovým postižením.
PZD-NDD1x1-SLP/LDlažební nástupištní deska – levé zakončení vodicí linie s funkcí varovného pásu (VLsVP).
PZD-NDD1x1-SLP/PDlažební nástupištní deska – pravé zakončení vodicí linie s funkcí varovného pásu (VLsVP).
Další typová provedeníNa vyžádání.
