Silnice a dálnice
CITY BLOC® I. gen Městské betonové zábrany
Stavebnicový systém betonových dílců profilu obráceného Y pro bezpečnost městského provozu – přechody, zastávky, objížďky.
CITY BLOC® je stavebnicový systém určený především pro městský provoz. Tvoří ho betonové dílce, spojovací prvky, zábradlí, květinové žlaby a kužely, které společně vytvářejí bezpečné a funkční prostředí pro městskou infrastrukturu. Dílce se osazují přímo z nákladního vozu a propojují spojkami, takže montáž je rychlá a jednoduchá.
- Kanálky na spodní straně pro odvodnění a vedení kabelů
- Osazení jeřábem nebo vysokozdvižným vozíkem přímo z nákladního vozu
- Doplňky: pozinkované zábradlí, květinové žlaby, kužely a oblouky
- Spojení dílců pozinkovanými spojkami a šrouby Rd16
- Certifikace podle evropských norem a prohlášení o shodě
Materiály a konstrukce
- Betonové dílce: dílce s profilem obráceného písmene Y. Podélné a příčné kanálky na spodní straně slouží k odvodnění a případnému vedení kabelů. Příčný kanálek lze využít také při osazování dílců vysokozdvižným vozíkem.
- Spojovací prvky: destičky z pozinkovaného plechu slouží k propojení jednotlivých dílců.

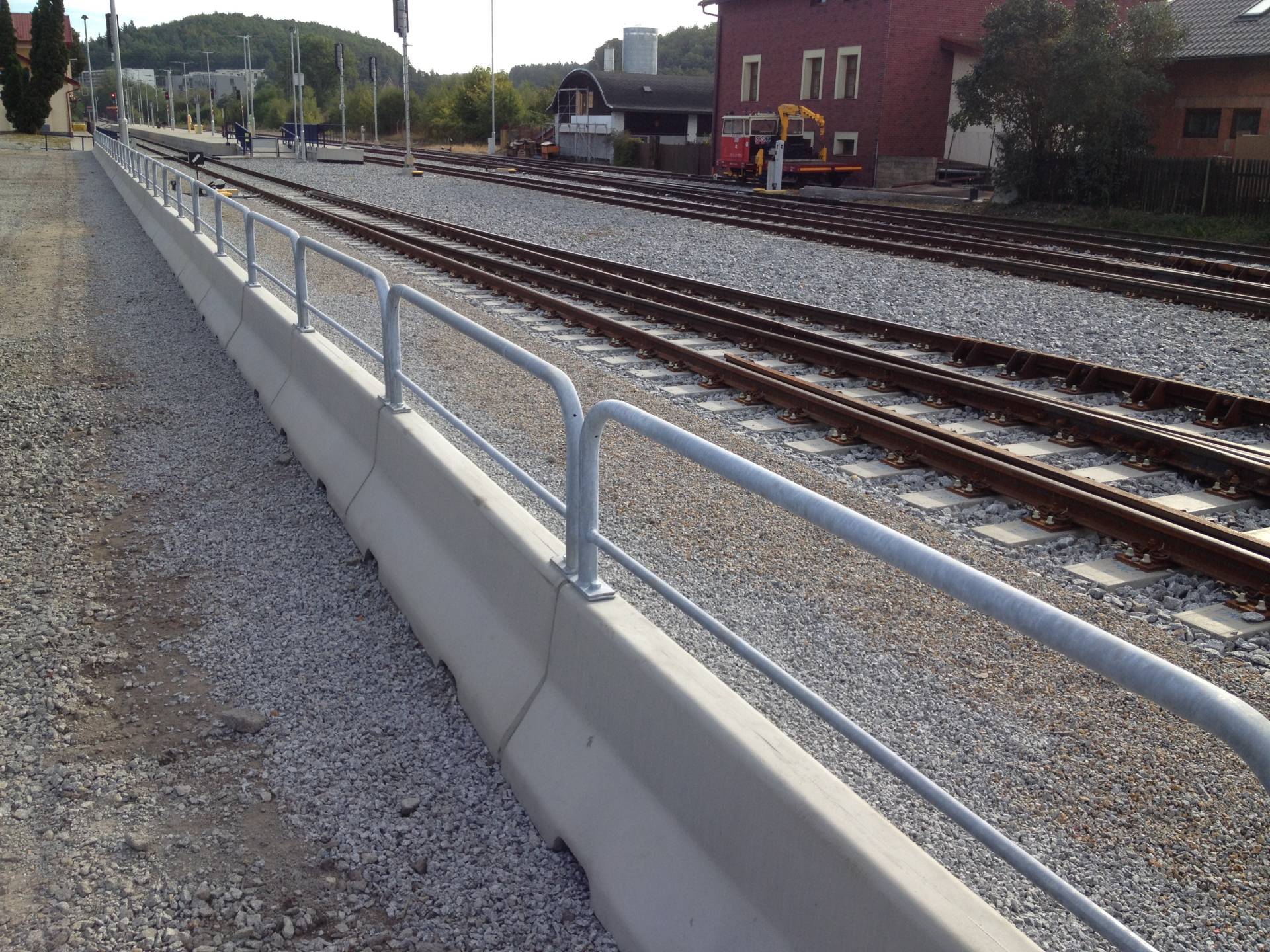

- Ocelové zábradlí: pozinkované, lze ho přišroubovat k betonovým dílcům.
- Květinové žlaby: lze je kombinovat s ostatními dílci systému a vytvořit tak estetické a funkční zábrany.
- Betonové kužely: používají se k uzavření průjezdů parkovišť.
Provádění a montáž
Při rozmisťování betonových dílců CITY BLOC® je nutné dodržovat všechny příslušné předpisy týkající se stavby komunikací a provozu na nich. Krajní dílce musí být umístěny na začátku a na konci každé řady dílců CITY BLOC®.
Ve většině případů je podkladní plochou povrch vozovky, chodník nebo zpevněná plocha parkovišť. Dílce lze osadit i na nezpevněnou nebo mechanicky stabilizovanou vrchní nosnou vrstvu. Zpravidla se osazují jeřábovým ramenem nebo vysokozdvižným vozíkem z nákladního vozu přímo na místo určení. Kotevní oka se závity Rd16 jsou zašroubována do kotviček vestavěných v každém dílci, což usnadňuje manipulaci.
Po osazení se jednotlivé dílce propojí spojkami a šrouby Rd16, které jsou součástí dodávky. Zábradlí se montuje současně s propojováním dílců.
Použití
- Přechody pro chodce: bezpečnost chodců na přechodech.
- Oddělení jízdních pruhů: objížďky, práce na vozovce a další dočasné změny provozu.
- Ochrana osob: zabezpečení zvlášť ohrožených míst, jako jsou autobusové a tramvajové zastávky nebo vchody do veřejných budov.
- Stezky pro pěší a cyklisty: oddělení od vozovky.
- Regulace parkování: zamezení parkování před přechody pro chodce a vymezení parkovacích zón.
- Kruhové objezdy: výstavba a zabezpečení.
Certifikace a kvalita
Výrobky CITY BLOC® jsou certifikovány podle aktuálních evropských norem a splňují všechny potřebné požadavky na kvalitu a bezpečnost.
Na tento výrobek je vydáno prohlášení o shodě podle zákona č. 22/1997 Sb., v platném znění, a v souladu s ustanovením § 8 nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky.
Technické parametry
| Označení | Název | Výška [cm] | Šířka [cm] | Délka [cm] | Hmotnost [kg] |
|---|---|---|---|---|---|
| CTB 501 | CITY BLOC 2 m | 50 | 44 | 200 | 510 |
| CTB 502 | CITY BLOC 1 m | 50 | 44 | 100 | 255 |
| CTB 503 | CITY BLOC 2 m – krajní díl | 50 | 44 | 200 | 450 |
| CTB 504 | CITY BLOC oblouk – čtvrtkruh R = 1,0 m | 50 | 44 | 100 | 320 |
| CTB 505 | CITY BLOC oblouk – čtvrtkruh R = 0,5 m | 50 | 44 | 50 | 115 |
| CTB 506 | CITY BLOC 1 m – květinový žlab | 50 | 44 | 100 | 280 |
| CTB 507 | CITY BLOC – kužel | 50 | 44 | – | 90 |
| CTB 508 | CITY BLOC 2 m koncový díl – zaoblený | 50 | 44 | 200 | 490 |
| CTB 509 | CITY BLOC rohový díl – pravoúhlý | 50 | 44 | 50 | 150 |
Příslušenství
| Označení | Název | Výška [cm] | Šířka [cm] | Délka [cm] | Hmotnost [kg] |
|---|---|---|---|---|---|
| CTB S01 | Spojovací destička průběžná | 0,6 | 7 | 30 | 1 |
| CTB S02 | Spojovací destička koncová | 0,6 | 7 | 11,5 | 0,4 |
| CTB S03 | Šroub a podložka Rd16 | – | – | – | – |
| CTB Z01 | Zábradlí 2 m | 50 | ø 4,8 | 195 | 9,7 |
| CTB Z02 | Zábradlí 1 m | 50 | ø 4,8 | 95 | 6,2 |
Základní parametry
- Výška dílce
- 50 cm
- Šířka dílce
- 44 cm
- Délky dílců
- 100 / 200 cm (oblouky a rohový díl 50 cm)
- Hmotnost běžného dílu 2 m
- 510 kg
- Spojení dílců
- Spojky a šrouby Rd16
Varianty a typy
- CTB 501 – CITY BLOC 2 mBěžný díl 50 × 44 × 200 cm, 510 kg.
- CTB 502 – CITY BLOC 1 mBěžný díl 50 × 44 × 100 cm, 255 kg.
- CTB 503 – krajní díl 2 m50 × 44 × 200 cm, 450 kg.
- CTB 504 / CTB 505 – obloukyČtvrtkruh R = 1,0 m (320 kg) a R = 0,5 m (115 kg).
- CTB 506 – květinový žlab 1 m50 × 44 × 100 cm, 280 kg.
- CTB 507 – kuželUzavření průjezdů parkovišť, 90 kg.
- CTB 508 – koncový díl zaoblený 2 m50 × 44 × 200 cm, 490 kg.
- CTB 509 – rohový díl pravoúhlý50 × 44 × 50 cm, 150 kg.
