CITY BLOC® III. gen Městské betonové zábrany

Name: CITY BLOC® III. gen
Brand: MABA Prefa
SKU: city-bloc-3

Modulární systém III. generace pro bezpečnost městského provozu – průběžné táhlo, patentovaný spoj a pryžová ložiska.

Silnice a dálniceZádržné systémy

Poptat produkt Dokumenty ke stažení

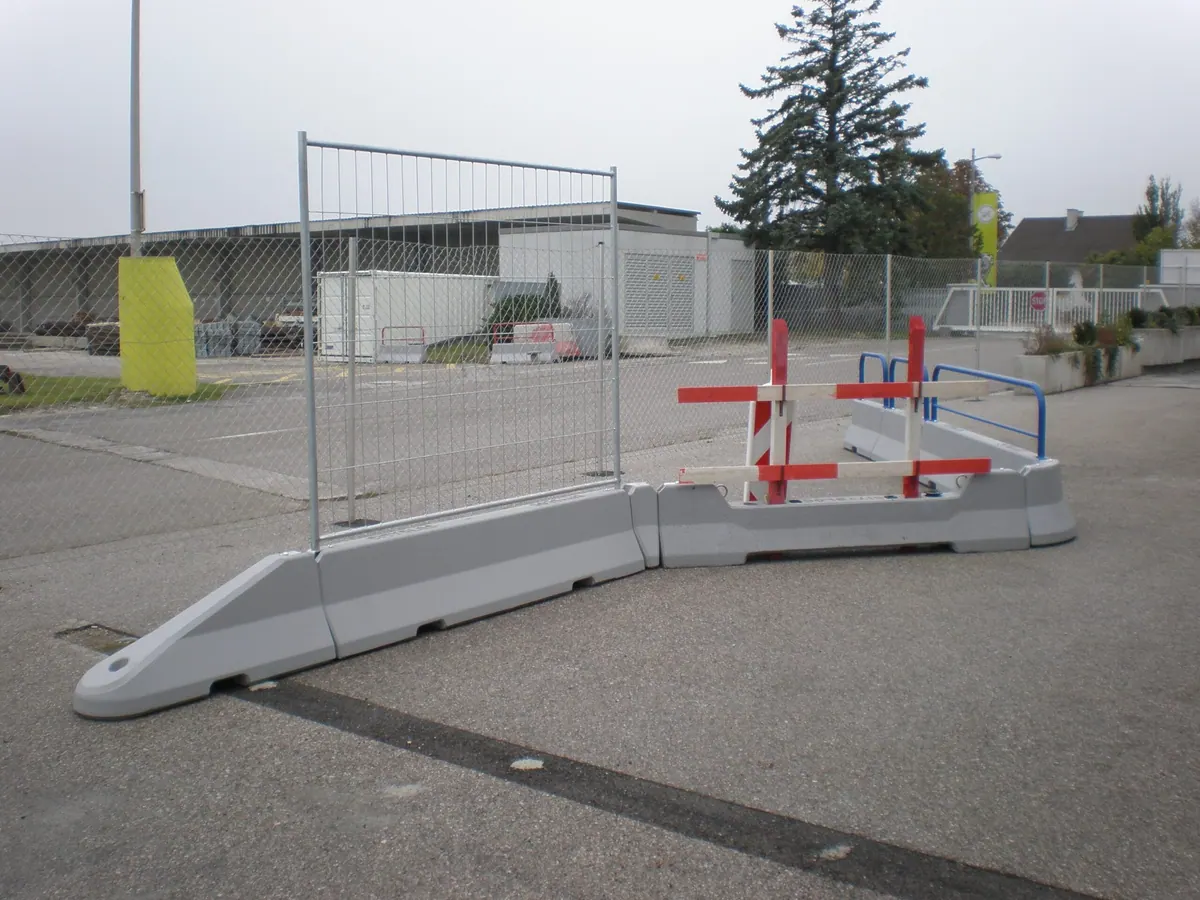

CITY BLOC® III. generace s mobilním oplocením

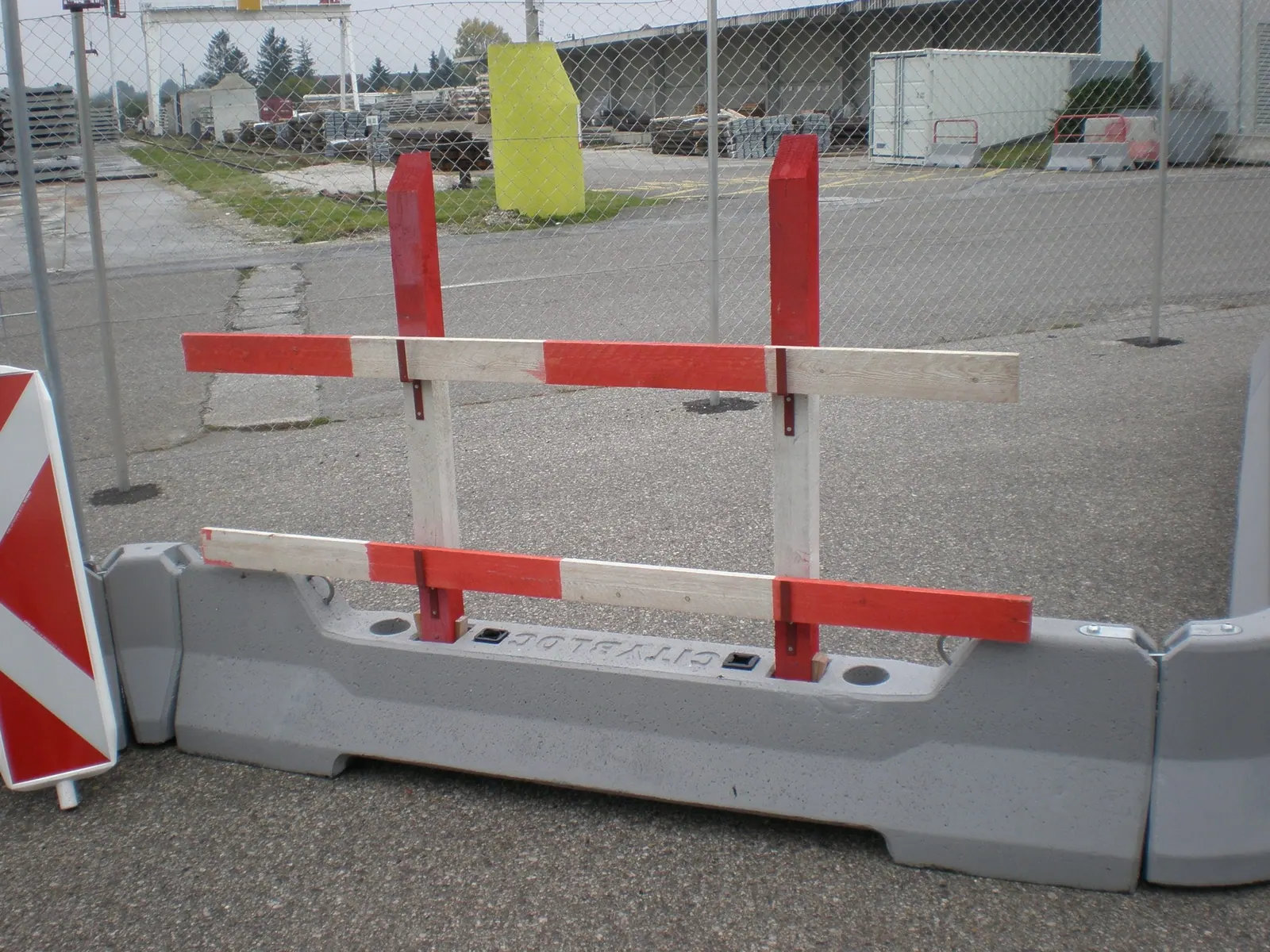

CITY BLOC® III. gen – Dílce s dopravní zábranou

CITY BLOC® III. gen – Dílce se zábradlím

CITY BLOC® III. gen – Spoj dílců v oblouku

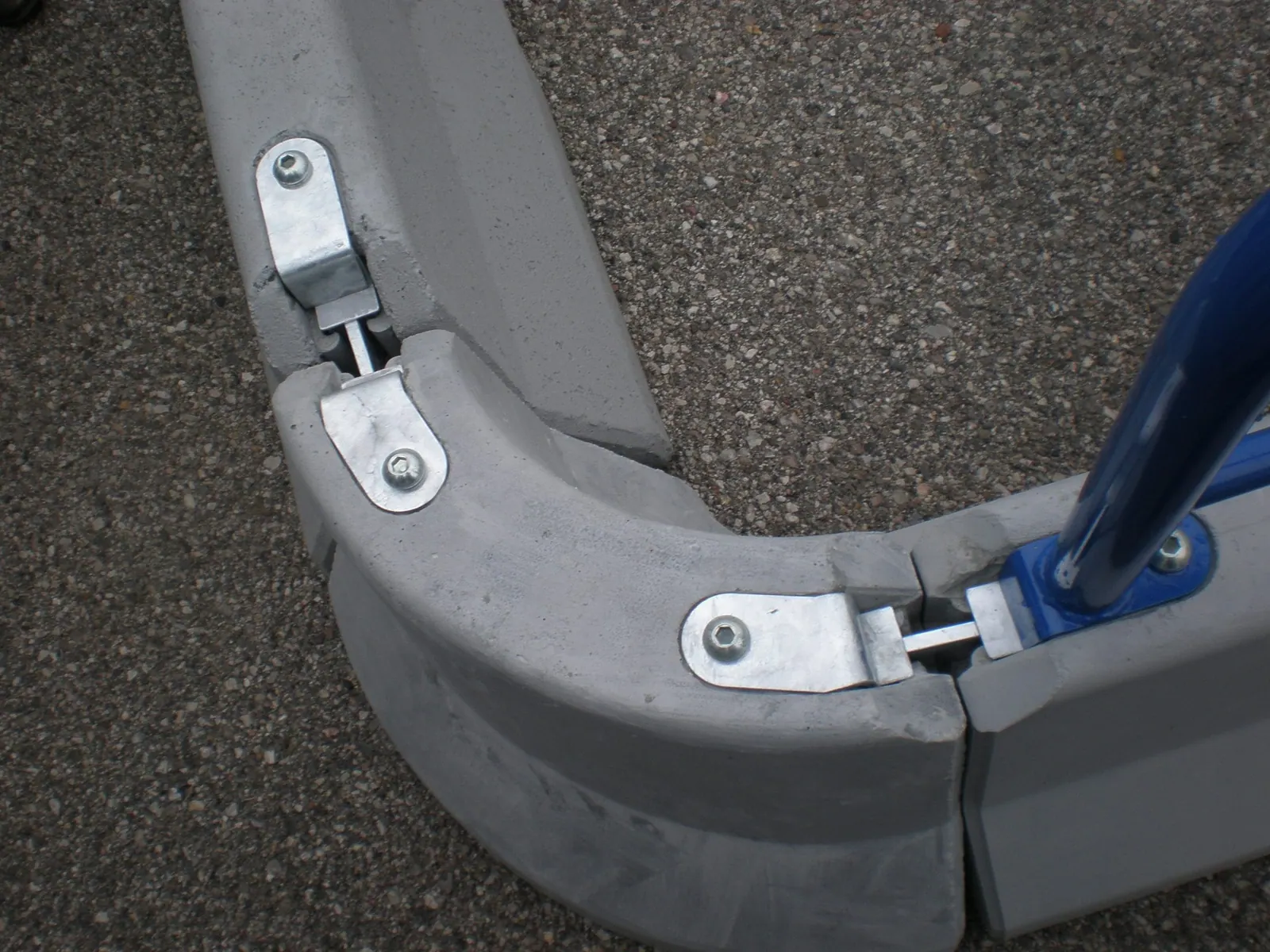

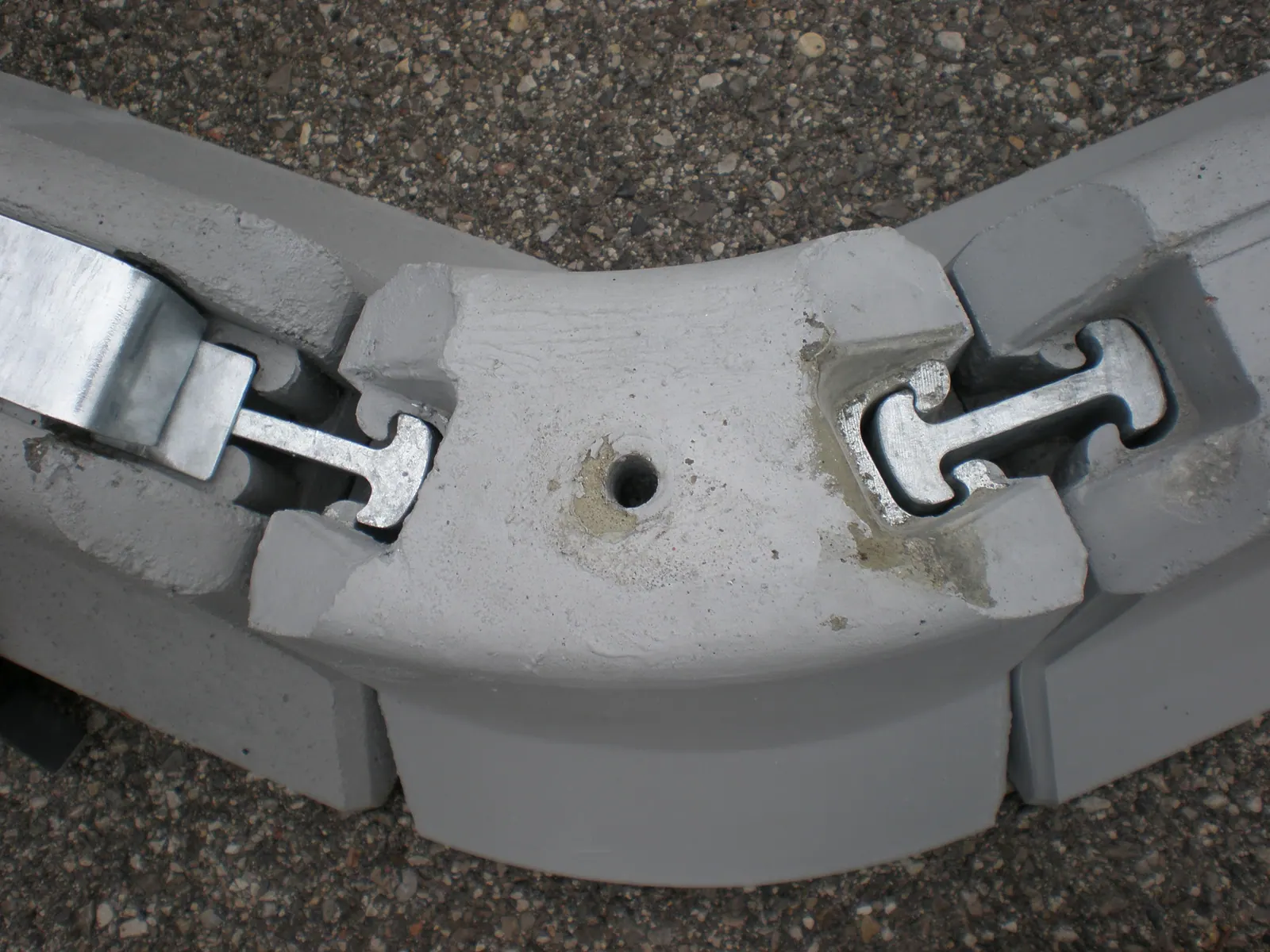

CITY BLOC® III. gen – Spoj dílců v oblouku – pohled shora

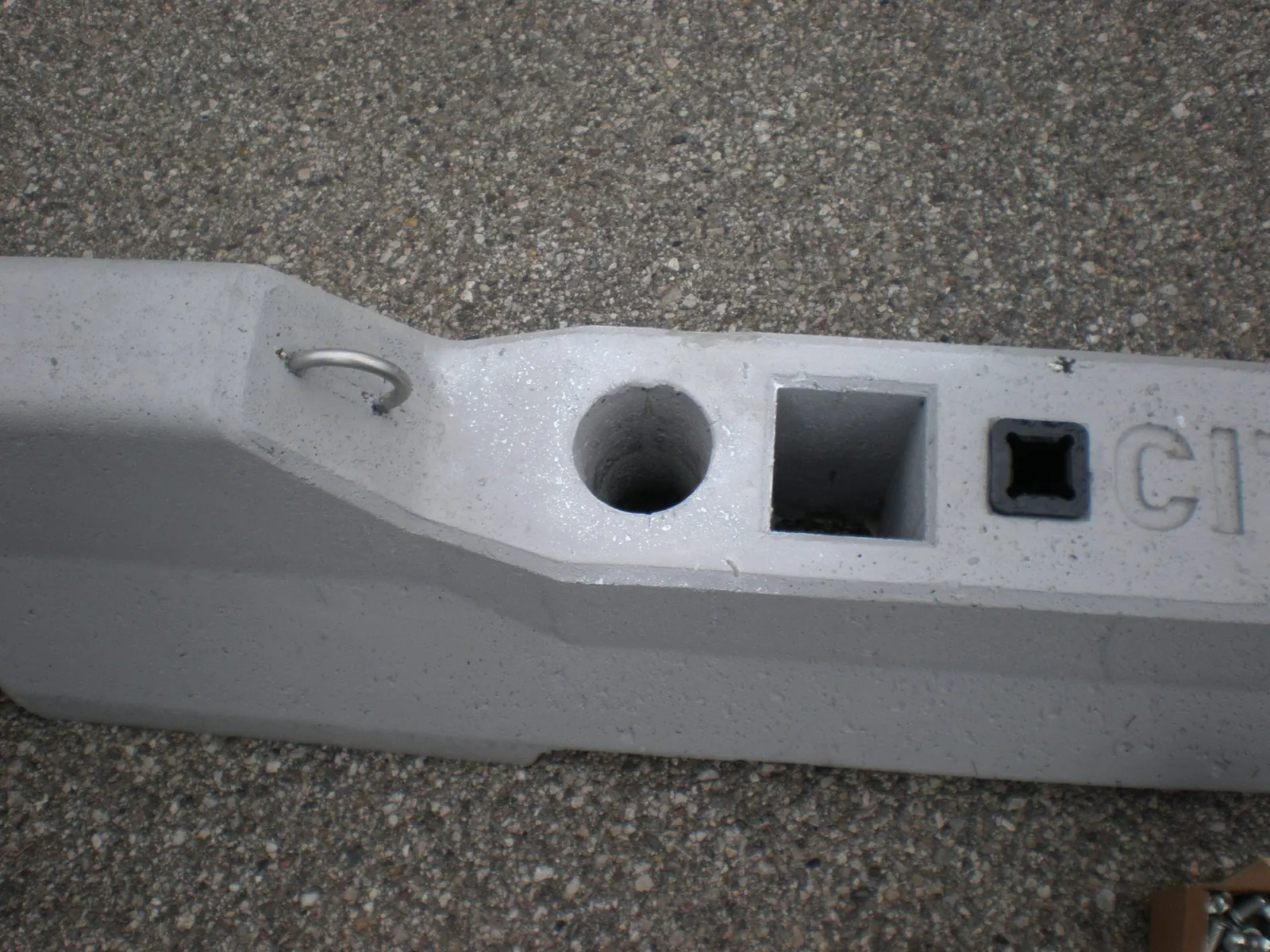

CITY BLOC® III. gen – Otvory pro kotvení zábradlí a oplocení

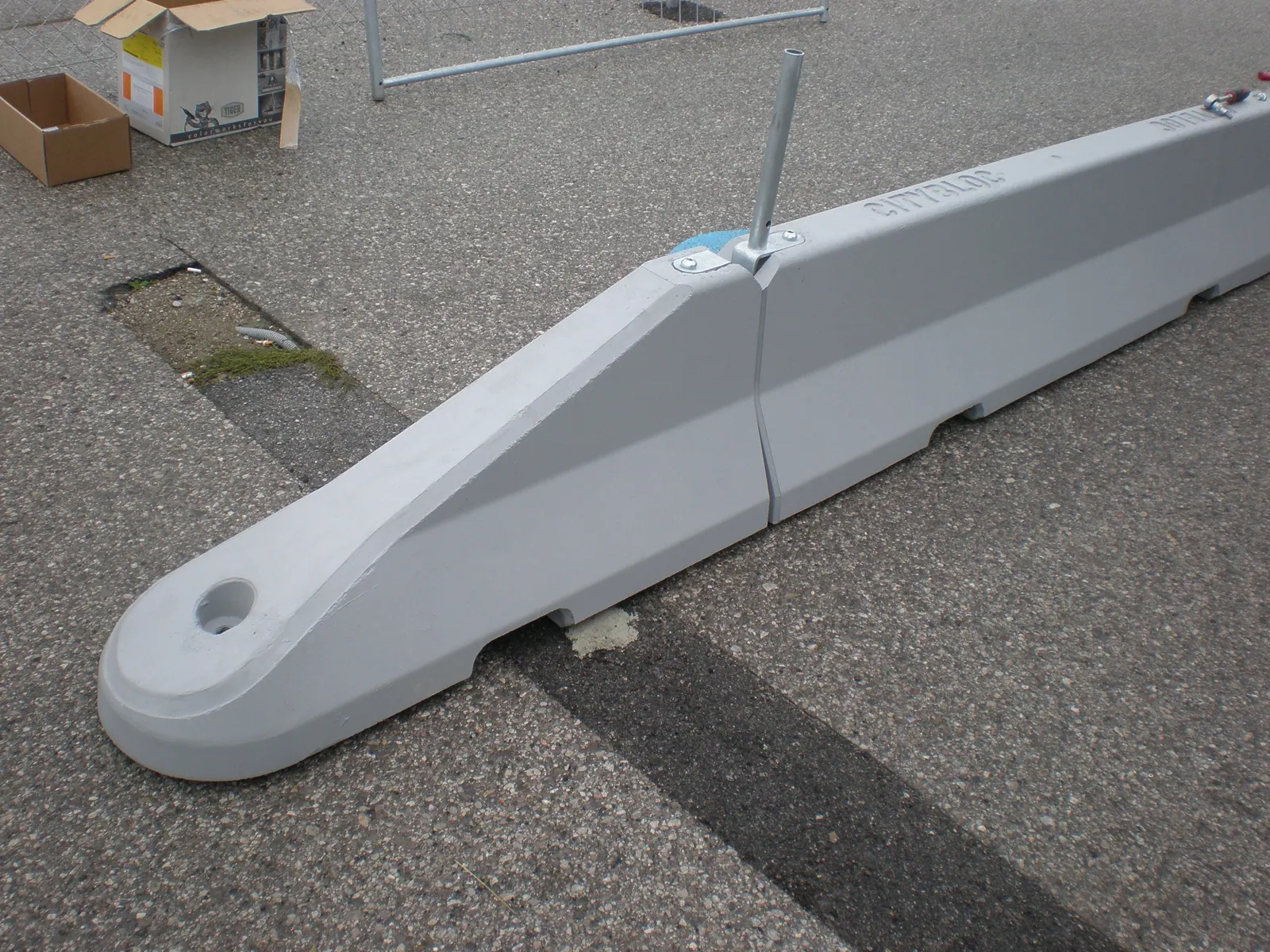

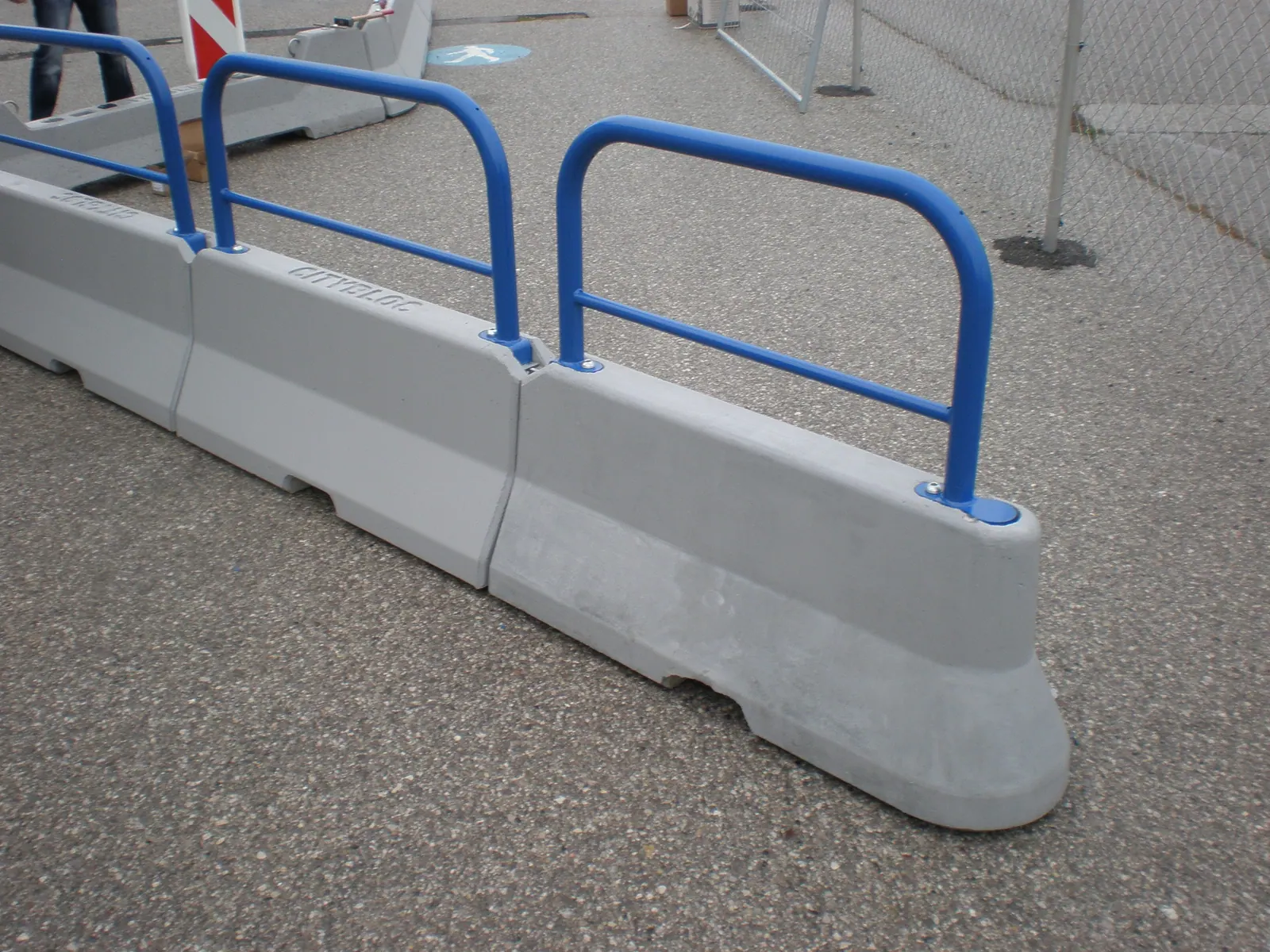

CITY BLOC® III. gen – Krajní zaoblený dílec

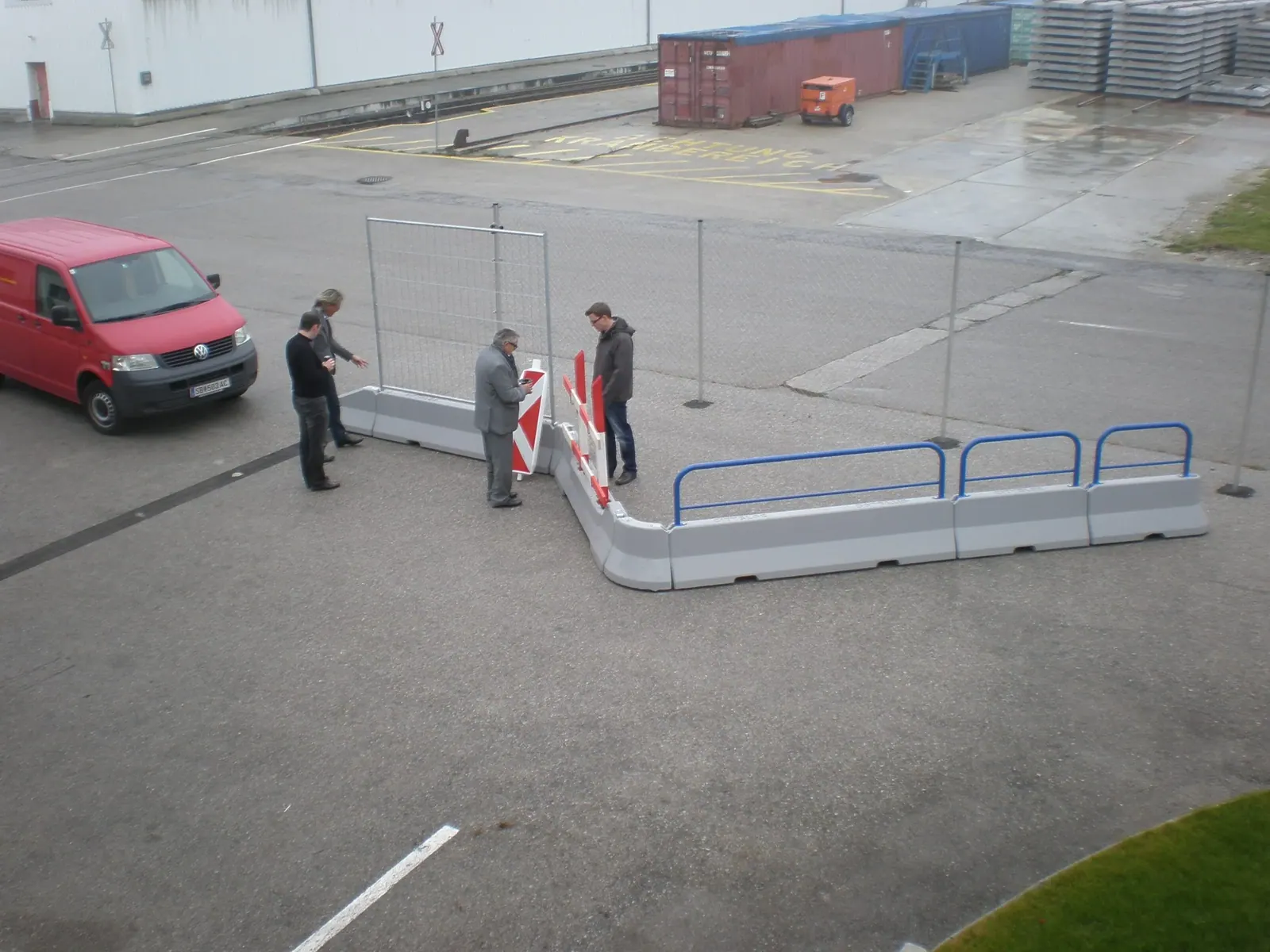

CITY BLOC® III. gen – Ohrazení z dílců se zábradlím

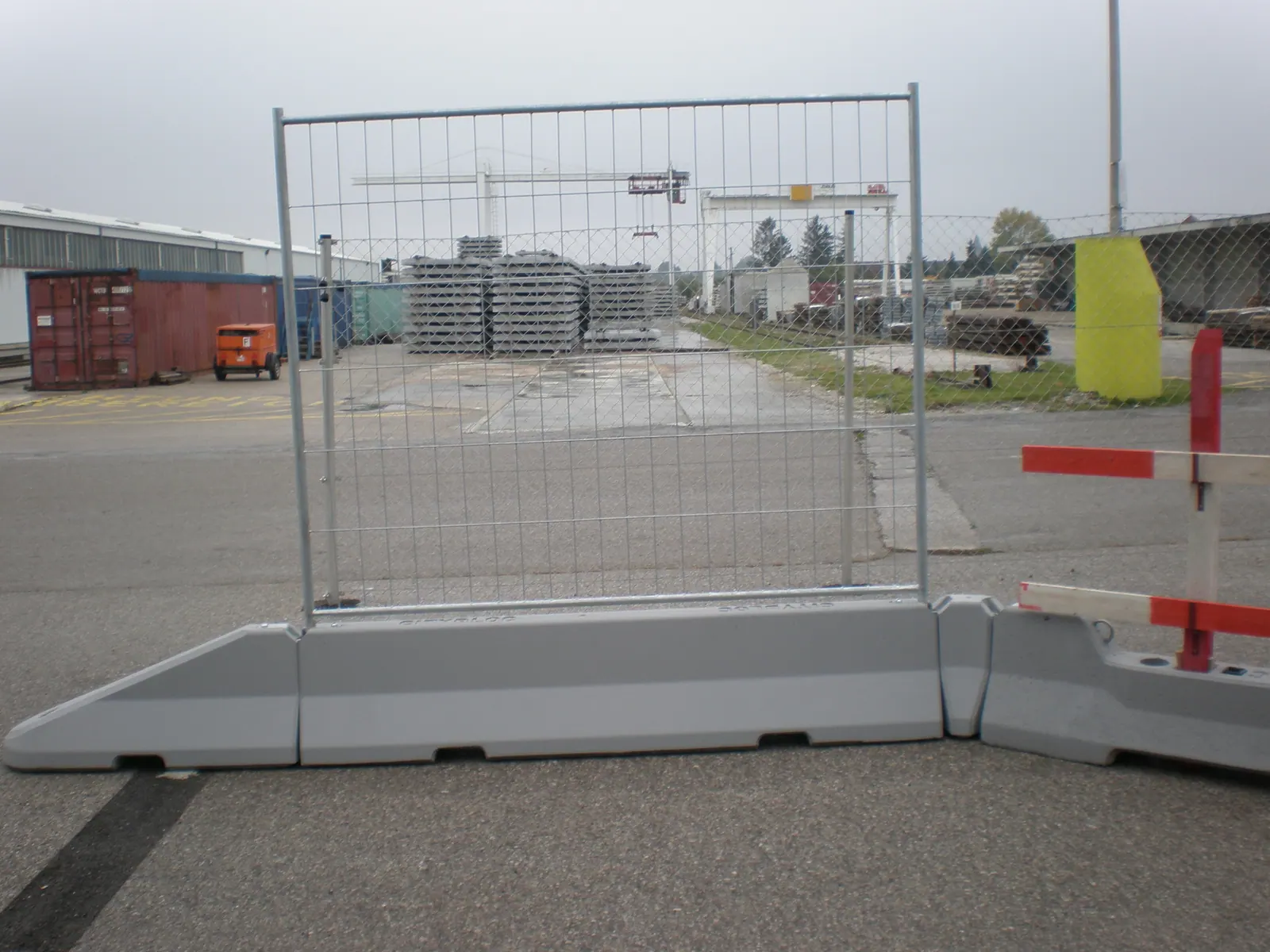

CITY BLOC® III. gen – Dílce s mobilním oplocením

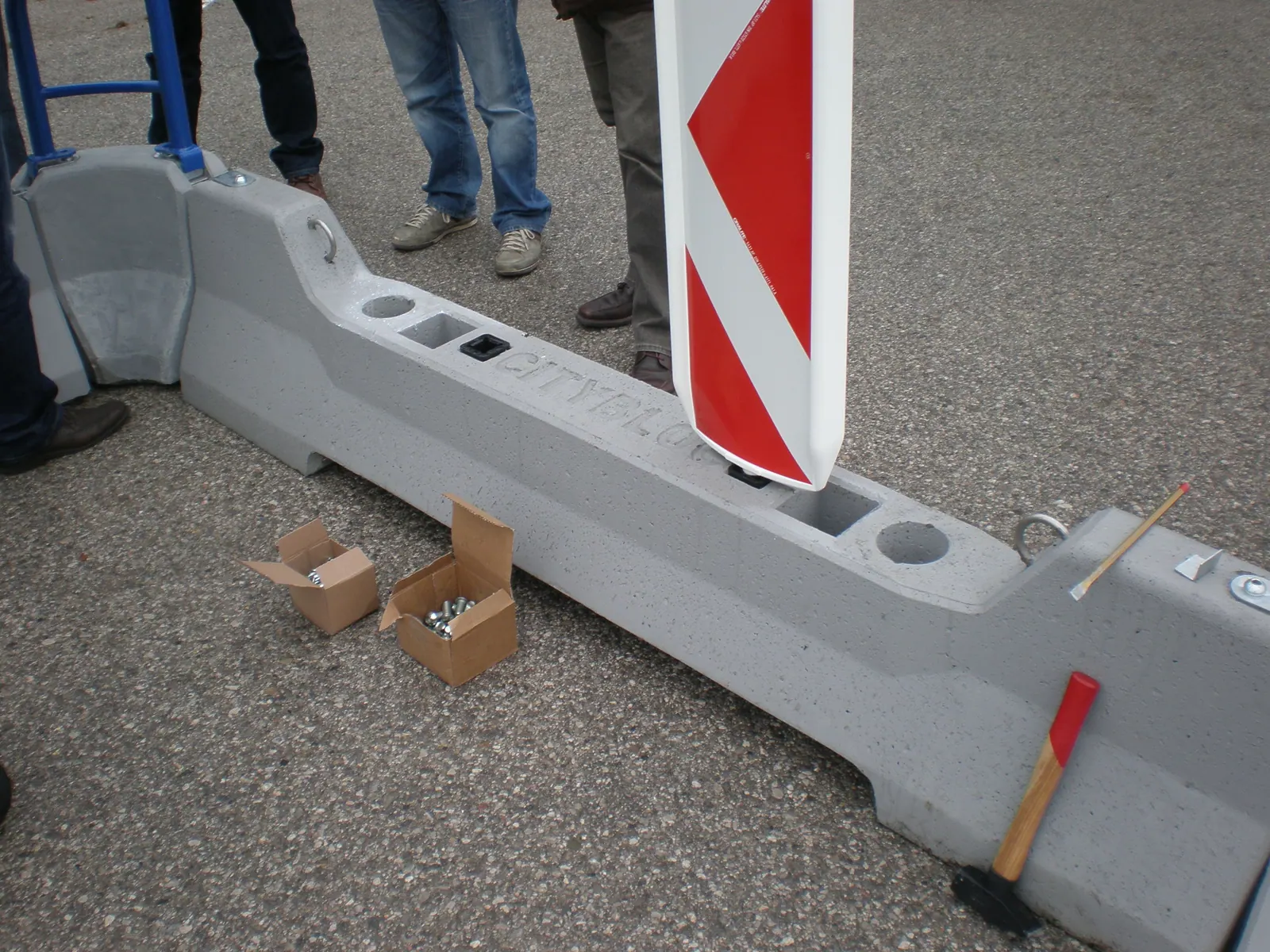

CITY BLOC® III. gen – Kotvení dopravní značky do dílce

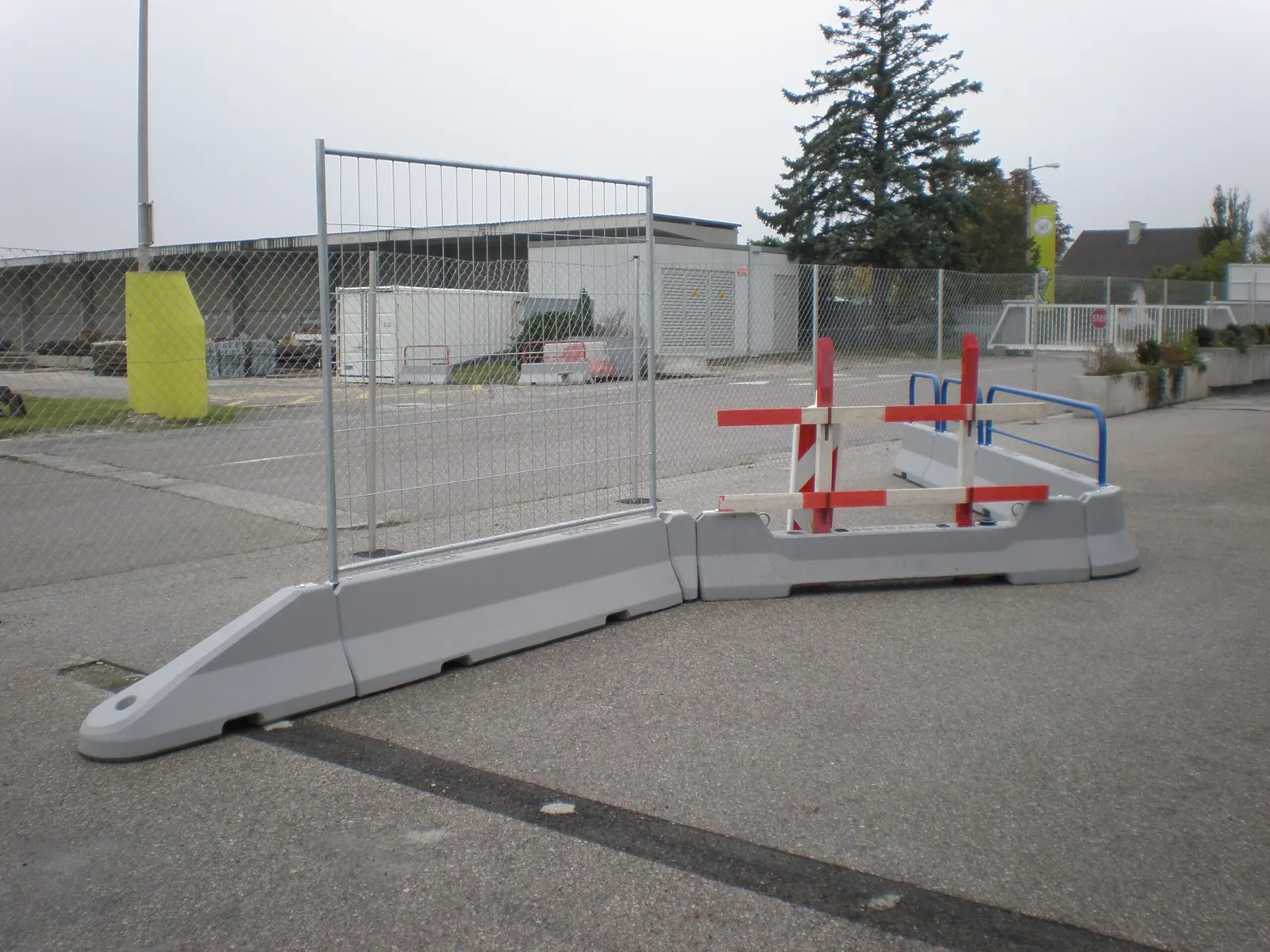

CITY BLOC® III. generace s mobilním oplocením

CITY BLOC® III. generace je modulární systém navržený k zajištění bezpečnosti v městském provozu. Stejně jako II. generace je oproti první generaci vylepšen o průběžné táhlo s patentovaným systémem spojení, které zvyšuje účinnost zadržení, a o zabudovaná pryžová ložiska, která zaručují lepší stabilitu každého prvku i celého systému. Dílce se snadno instalují jeřábovým ramenem nebo vysokozdvižným vozíkem a umožňují i osazení dopravního značení a staveništního oplocení.

Průběžné táhlo s patentovaným systémem spojení – vyšší účinnost zadržení
Zabudovaná pryžová ložiska pro lepší stabilitu
Nové prvky TMB – snížený díl a oblouk 45°
Možnost osazení dopravního značení a staveništního oplocení
Montáž jeřábovým ramenem nebo vysokozdvižným vozíkem

Materiály a konstrukce

Betonové dílce: dílce s profilem obráceného písmene Y jsou odolné a snadno se s nimi manipuluje. Podélné a příčné kanálky na spodní straně slouží k odvodnění a případnému vedení kabelů. Příčný kanálek lze využít také při osazování dílců vysokozdvižným vozíkem.
Spojovací prvky: z pozinkovaného plechu, zajišťují pevné propojení jednotlivých dílců.
Ocelové zábradlí: pozinkované, lze ho přišroubovat k betonovým dílcům.
Betonové květináče: lze je kombinovat s ostatními dílci systému a vytvořit tak estetické a funkční zábrany.
Betonové kužely: používají se k uzavření průjezdů parkovišť.
Nové prvky TMB: snížený díl a oblouk 45°, které rozšiřují možnosti použití systému.

Provádění a montáž

Při rozmisťování betonových dílců CITY BLOC® je nutné dodržovat všechny příslušné předpisy týkající se stavby komunikací a provozu na nich. Krajní dílce musí být umístěny na začátku a na konci každé řady dílců CITY BLOC®.

Ve většině případů je podkladní plochou povrch vozovky, chodník nebo zpevněná plocha parkovišť. Dílce lze osadit i na nezpevněnou nebo mechanicky stabilizovanou vrchní nosnou vrstvu. Zpravidla se osazují jeřábovým ramenem nebo vysokozdvižným vozíkem z nákladního vozu přímo na místo určení. Kotevní oka se závity Rd16 jsou zašroubována do kotviček vestavěných v každém dílci, což usnadňuje manipulaci.

Po osazení se jednotlivé dílce propojí spojkami a šrouby Rd16, které jsou součástí dodávky. Zábradlí se montuje současně s propojováním dílců.

Díky patentovanému systému spojení se dílce snadno propojují do stabilní a odolné zábrany.

Použití

Přechody pro chodce: bezpečnost chodců na přechodech.
Oddělení jízdních pruhů: objížďky, stavební práce a další změny provozu.
Ochrana osob: zabezpečení zvlášť ohrožených míst, jako jsou zastávky MHD nebo vchody do veřejných budov.
Stezky pro pěší a cyklisty: oddělení od vozovky.
Regulace parkování: vymezení parkovacích zón a zamezení parkování před přechody.
Kruhové objezdy: výstavba a zabezpečení.

Certifikace a kvalita

Výrobky CITY BLOC® jsou certifikovány podle aktuálních evropských norem a splňují všechny potřebné požadavky na kvalitu a bezpečnost.

Na tento výrobek je vydáno prohlášení o shodě podle zákona č. 22/1997 Sb., v platném znění, a v souladu s ustanovením § 8 nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky.
