Silniční panely IZD Železobetonové panely pro komunikace

• Třídy betonu: C25/30 nebo C30/37 podle zatížení a vlivů prostředí.
• Stupně vlivu prostředí: XF3 (pro C25/30) a XF4 (pro C30/37) – beton odolný proti mrazu a agresivním vlivům prostředí.
• Ocelová výztuž: ocel třídy 10 505 (R) nebo KARI (W) zajišťuje vysokou pevnost a trvanlivost panelů.
• Rozměry a typy: panely IZD se vyrábějí v tloušťkách 15 a 21,5 cm a v několika formátech (viz tabulka) pro různá zatížení – umožňují vytvářet komunikace pro vozidla o hmotnosti do 6 t (zatížení kola 21 kN) nebo do 20 t (zatížení kola 50 kN).

Po dohodě vyrobíme i speciální silniční panely podle specifikace zákazníka (tvar a rozměry, třída betonu, výztuž apod.).

• Dočasné účelové komunikace: staveništní a další provizorní cesty, které lze rychle položit.
• Parkovací a skladovací plochy: zpevnění ploch pro parkování a skladování materiálu.
• Komunikace III. a IV. třídy: trvalé silnice s nižším zatížením, vhodné pro obce a menší průjezdní komunikace.

Panely IZD mají závěsná oka, která umožňují snadnou manipulaci jeřábem nebo vysokozdvižným vozíkem. Přepravují se ve vodorovné poloze na rovné ložné ploše vozidla, což zajišťuje jejich stabilitu a bezpečnost při převozu. Pokládají se na rovné a zhutněné podloží.

Jeřábem se s panely manipuluje vždy nejméně za čtyři závěsná oka. Panely se skladují na rovné zpevněné ploše do výšky nejvýše 1,5 m.

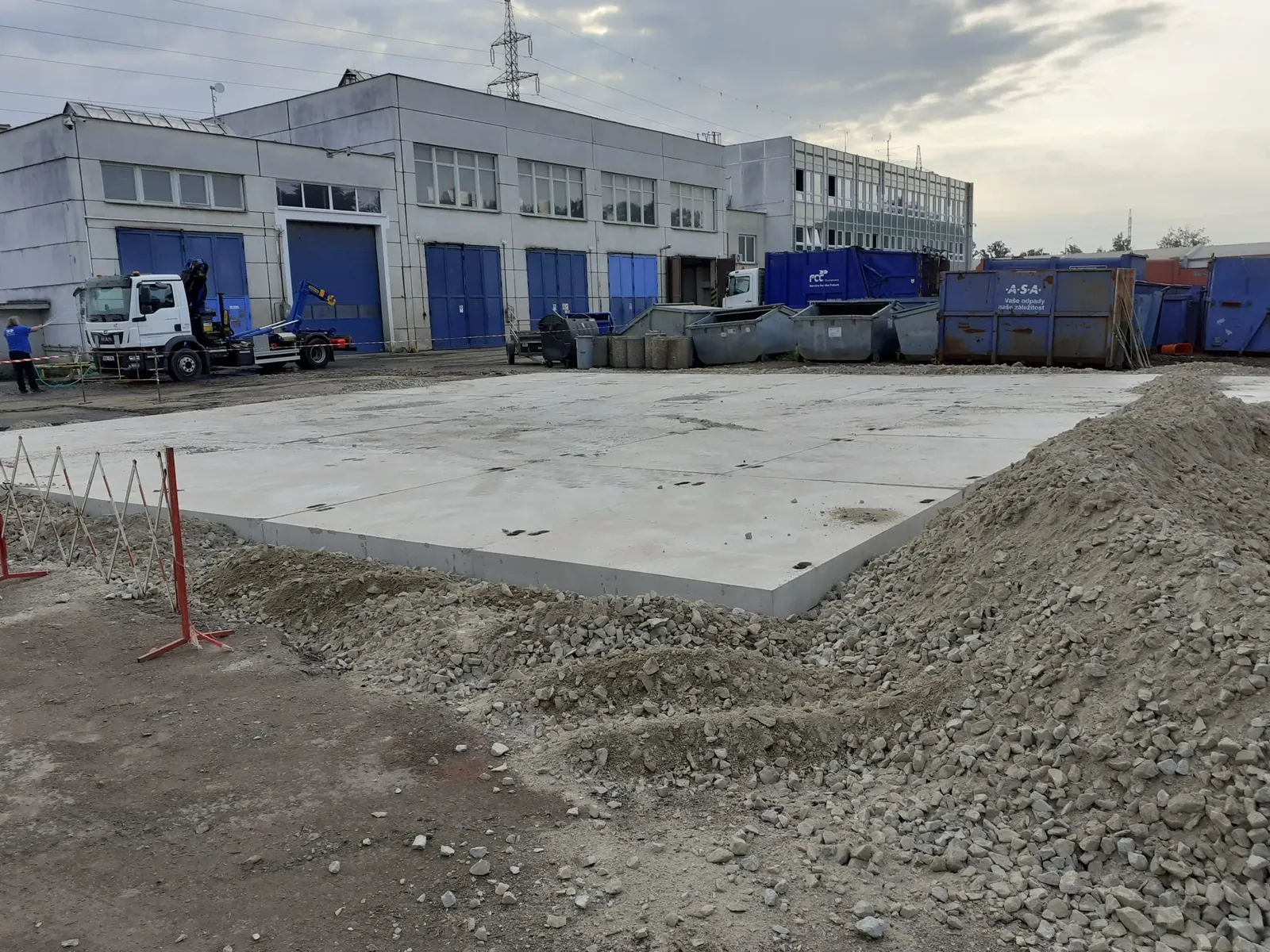

Pro maximální životnost a funkčnost je nutné silniční panely ukládat podle postupu manipulace vedle sebe na rovné a zhutněné štěrkové podloží (minimální spára mezi jednotlivými panely 10 mm). Před přípravou štěrkového podloží je třeba provést skrývku ornice. Minimální únosnost zeminy pod štěrkovým podložím by měla být Rdt = 150 kPa (tabulková výpočtová únosnost). Doporučené frakce a tloušťky vrstev štěrkového podloží jsou uvedeny ve výkresu skladby podloží ke stažení.

Silniční panely jsou certifikovány podle aktuálních evropských norem a splňují všechny potřebné požadavky na kvalitu a bezpečnost:

• ČSN EN 206-1, ČSN EN 1990, ČSN EN 1991
• ČSN EN 13369, ČSN EN 13670, ČSN EN 13877-1, ČSN EN 13877-2
• ČSN 72 3000, ČSN 73 1201, ČSN 73 6131

Společnost MABA Prefa je držitelem certifikátu systému managementu kvality podle ČSN EN ISO 9001. Na tyto výrobky je vydáno prohlášení o shodě podle zákona č. 22/1997 Sb., v platném znění, a v souladu s ustanovením § 8 nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky.

• IZD-1/3100 × 300 cm, tloušťka 15 cm (1 125 kg) nebo 21,5 cm (1 610 kg).
• IZD-1/3A100 × 300 cm, tloušťka 21,5 cm, 1 610 kg.
• IZD-3/10150 × 300 cm, tloušťka 15 cm, 1 670 kg.
• IZD-10/10150 × 300 cm, tloušťka 21,5 cm, 2 383 kg.
• IZD-16/10198 × 298 cm, tloušťka 21,5 cm, 2 800 kg.
• Zbytkový beton 3 × 2 × 0,215 m198 × 298 cm, tloušťka 21,5 cm, 2 100 kg.
