CITY BLOC® II. gen Městské betonové zábrany

Name: CITY BLOC® II. gen
Brand: MABA Prefa
SKU: city-bloc-2

Modulární systém II. generace s průběžným táhlem a patentovaným spojem – vyšší účinnost zadržení a stabilita díky pryžovým ložiskům.

Silnice a dálniceZádržné systémy

Poptat produkt Dokumenty ke stažení

CITY BLOC® – vizualizace dílců se zábradlím

CITY BLOC® II. generace je modulární systém navržený k zajištění bezpečnosti v městském provozu. Oproti první generaci je vylepšen o průběžné táhlo s patentovaným systémem spojení, které zvyšuje účinnost zadržení. Zabudovaná pryžová ložiska navíc zaručují lepší stabilitu každého prvku i celého systému. Dílce se snadno instalují jeřábovým ramenem nebo vysokozdvižným vozíkem a umožňují i osazení dopravního značení a staveništního oplocení.

Průběžné táhlo s patentovaným systémem spojení – vyšší účinnost zadržení
Zabudovaná pryžová ložiska pro lepší stabilitu
Nové prvky TMB – snížený díl a oblouk 45°
Možnost osazení dopravního značení a staveništního oplocení
Montáž jeřábovým ramenem nebo vysokozdvižným vozíkem

Materiály a konstrukce

Betonové dílce: dílce s profilem obráceného písmene Y jsou odolné a snadno se s nimi manipuluje. Podélné a příčné kanálky na spodní straně slouží k odvodnění a případnému vedení kabelů. Příčný kanálek lze využít také při osazování dílců vysokozdvižným vozíkem.
Spojovací prvky: z pozinkovaného plechu, zajišťují pevné propojení jednotlivých dílců.
Ocelové zábradlí: pozinkované, lze ho přišroubovat k betonovým dílcům.
Betonové květináče: lze je kombinovat s ostatními dílci systému a vytvořit tak estetické a funkční zábrany.
Betonové kužely: používají se k uzavření průjezdů parkovišť.
Nové prvky TMB: snížený díl a oblouk 45°, které rozšiřují možnosti použití systému.

Provádění a montáž

Při rozmisťování betonových dílců CITY BLOC® je nutné dodržovat všechny příslušné předpisy týkající se stavby komunikací a provozu na nich. Krajní dílce musí být umístěny na začátku a na konci každé řady dílců CITY BLOC®.

Ve většině případů je podkladní plochou povrch vozovky, chodník nebo zpevněná plocha parkovišť. Dílce lze osadit i na nezpevněnou nebo mechanicky stabilizovanou vrchní nosnou vrstvu. Zpravidla se osazují jeřábovým ramenem nebo vysokozdvižným vozíkem z nákladního vozu přímo na místo určení. Kotevní oka se závity Rd16 jsou zašroubována do kotviček vestavěných v každém dílci, což usnadňuje manipulaci.

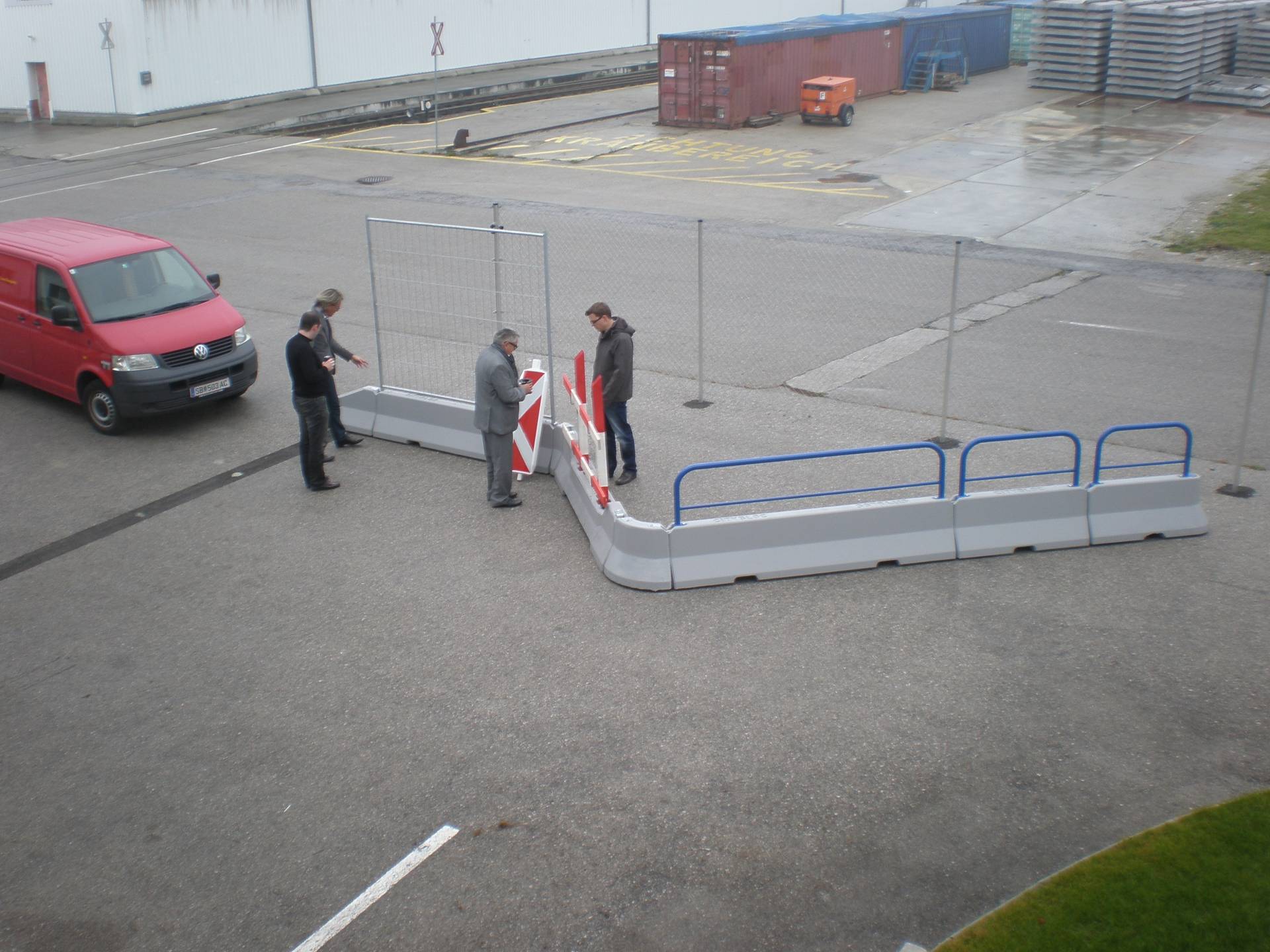

Po osazení se jednotlivé dílce propojí spojkami a šrouby Rd16, které jsou součástí dodávky. Zábradlí se montuje současně s propojováním dílců.

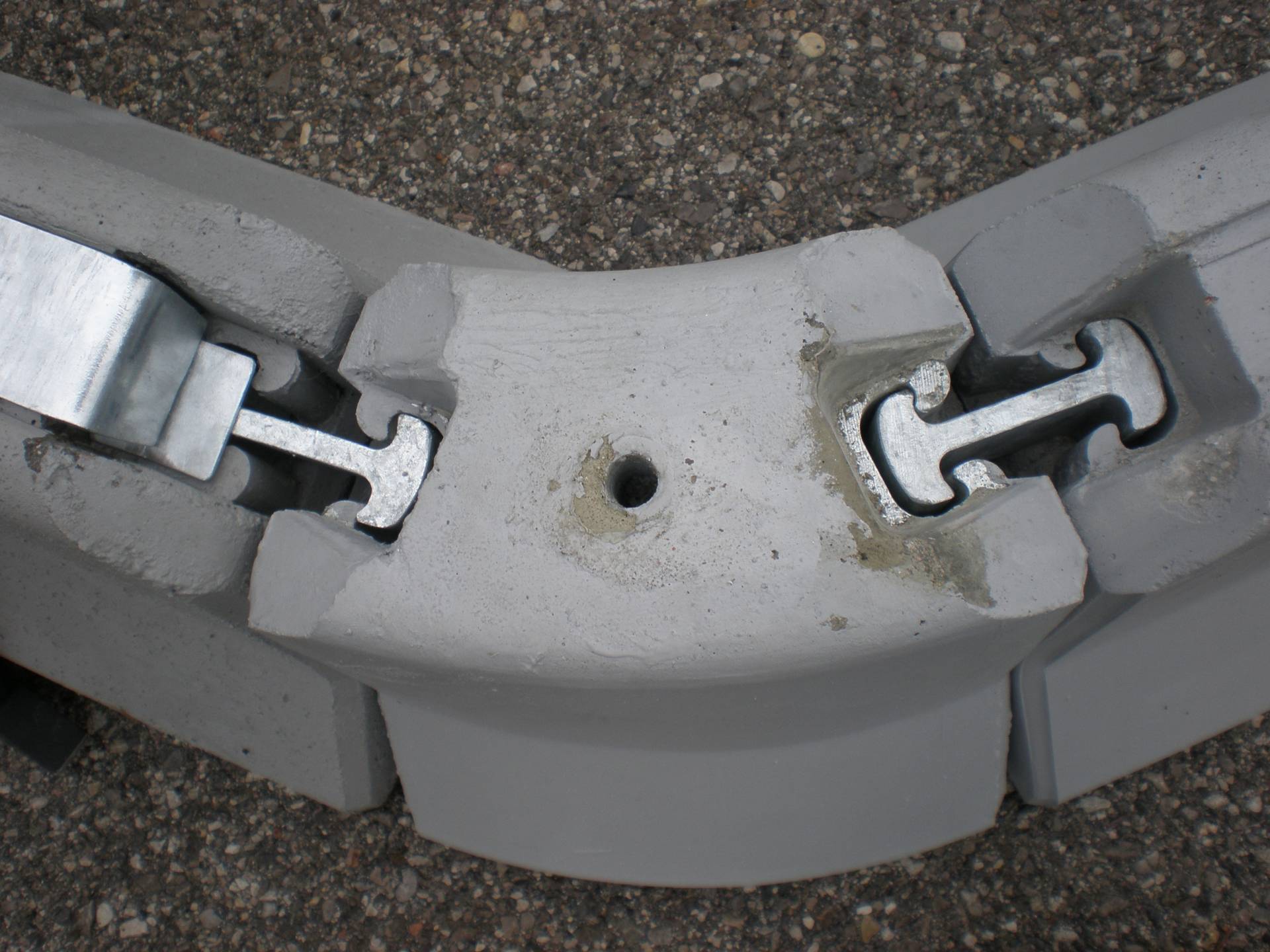

Díky patentovanému systému spojení se dílce snadno propojují do stabilní a odolné zábrany.

Použití

Přechody pro chodce: bezpečnost chodců na přechodech.
Oddělení jízdních pruhů: objížďky, stavební práce a další změny provozu.
Ochrana osob: zabezpečení zvlášť ohrožených míst, jako jsou zastávky MHD nebo vchody do veřejných budov.
Stezky pro pěší a cyklisty: oddělení od vozovky.
Regulace parkování: vymezení parkovacích zón a zamezení parkování před přechody.
Kruhové objezdy: výstavba a zabezpečení.

Certifikace a kvalita

Výrobky CITY BLOC® jsou certifikovány podle aktuálních evropských norem a splňují všechny potřebné požadavky na kvalitu a bezpečnost.

Na tento výrobek je vydáno prohlášení o shodě podle zákona č. 22/1997 Sb., v platném znění, a v souladu s ustanovením § 8 nařízení vlády č. 163/2002 Sb., ve znění nařízení vlády č. 312/2005 Sb., kterým se stanoví technické požadavky na vybrané stavební výrobky.

Technické parametry

Označení	Název	Výška [cm]	Šířka [cm]	Délka [cm]	Hmotnost [kg]
CB120	CITY BLOC II, běžný díl	50	38	120	290
CB120/š	CITY BLOC II, běžný díl – šrafovaný	50	38	120	290
CB240	CITY BLOC II, běžný díl	50	38	240	580
CB240/š	CITY BLOC II, běžný díl – šrafovaný	50	38	240	580
TMB240	CITY BLOC II, snížený díl	50	38	240	470
TMB240	CITY BLOC II, snížený díl – šrafovaný	50	38	240	470
CB120E	CITY BLOC II, krajní zaoblený díl	50	38	120	230
CB120R	CITY BLOC II, krajní díl	50	38	120	210
CB120R/š	CITY BLOC II, krajní díl – šrafovaný	50	38	120	210
CB45RE	CITY BLOC II, oblouk 45°	50	38	40	56
CB45RE	CITY BLOC II, oblouk 45° – šrafovaný	50	38	40	56
CB45RE	CITY BLOC II, oblouk 90°	50	38	50	116
CB45RE	CITY BLOC II, oblouk 90° – šrafovaný	50	38	50	116
CB240 K60 T1	CITY BLOC II, K60 T1 běžný díl	50	38	240	580
CB240/š K60 T1	CITY BLOC II, K60 T1 běžný díl – šrafovaný	50	38	240	580

Příslušenství

Označení	Název	Hmotnost [kg]
Z120M	Zábradlí 120	6,77
Z240M	Zábradlí 240	12,77
Z120MS	Zábradlí 120 pro umístění reklamní tabule	6,77
Z240MS	Zábradlí 240 pro umístění reklamní tabule	12,77
Z120EM	Zábradlí 120 pro krajní zaoblený díl	6,07
Z90REM	Zábradlí pro oblouk 90°	3,97
MS	Montážní sada	1,57
MSE	Montážní sada pro krajní zaoblený díl	1,62
MS 45/90	Montážní sada pro díl 45° / 90°	3,97
MSR	Montážní sada pro rampový díl	1,15
KEM	Kotvení pro krajní zaoblený díl	1,46
KR	Kotvení pro rampový díl	0,79
DM48 / DM60 / DM76	Vymezovací vložka kruhová DM 48 / DM 60 / DM 76	–
š40x40	Vymezovací vložka čtvercová 40 × 40	–

Základní parametry

Výška dílce: 50 cm
Šířka dílce: 38 cm
Délky dílců: 120 / 240 cm (oblouky 40 a 50 cm)
Hmotnost běžného dílu CB240: 580 kg
Spojení dílců: Průběžné táhlo s patentovaným systémem spojení, šrouby Rd16

Varianty a typy

CB120 / CB240 – běžný díl50 × 38 cm, délka 120 cm (290 kg) nebo 240 cm (580 kg); také ve šrafovaném provedení.
TMB240 – snížený díl50 × 38 × 240 cm, 470 kg; také ve šrafovaném provedení.
CB120E – krajní zaoblený díl50 × 38 × 120 cm, 230 kg.
CB120R – krajní díl50 × 38 × 120 cm, 210 kg; také ve šrafovaném provedení.
CB45RE – oblouk 45°50 × 38 × 40 cm, 56 kg; také ve šrafovaném provedení.
Oblouk 90°50 × 38 × 50 cm, 116 kg; také ve šrafovaném provedení.
CB240 K60 T1 – běžný díl50 × 38 × 240 cm, 580 kg; také ve šrafovaném provedení.
