Tyčové prvky Sloupy, průvlaky, vaznice, ztužidla

Name: Tyčové prvky
Brand: MABA Prefa
SKU: tycove-prvky

Sloupy, trámy, průvlaky, vaznice a ztužidla z předpjatého betonu i železobetonu podle individuálních požadavků.

Pozemní stavbyPrůmyslová výstavba

Poptat produkt

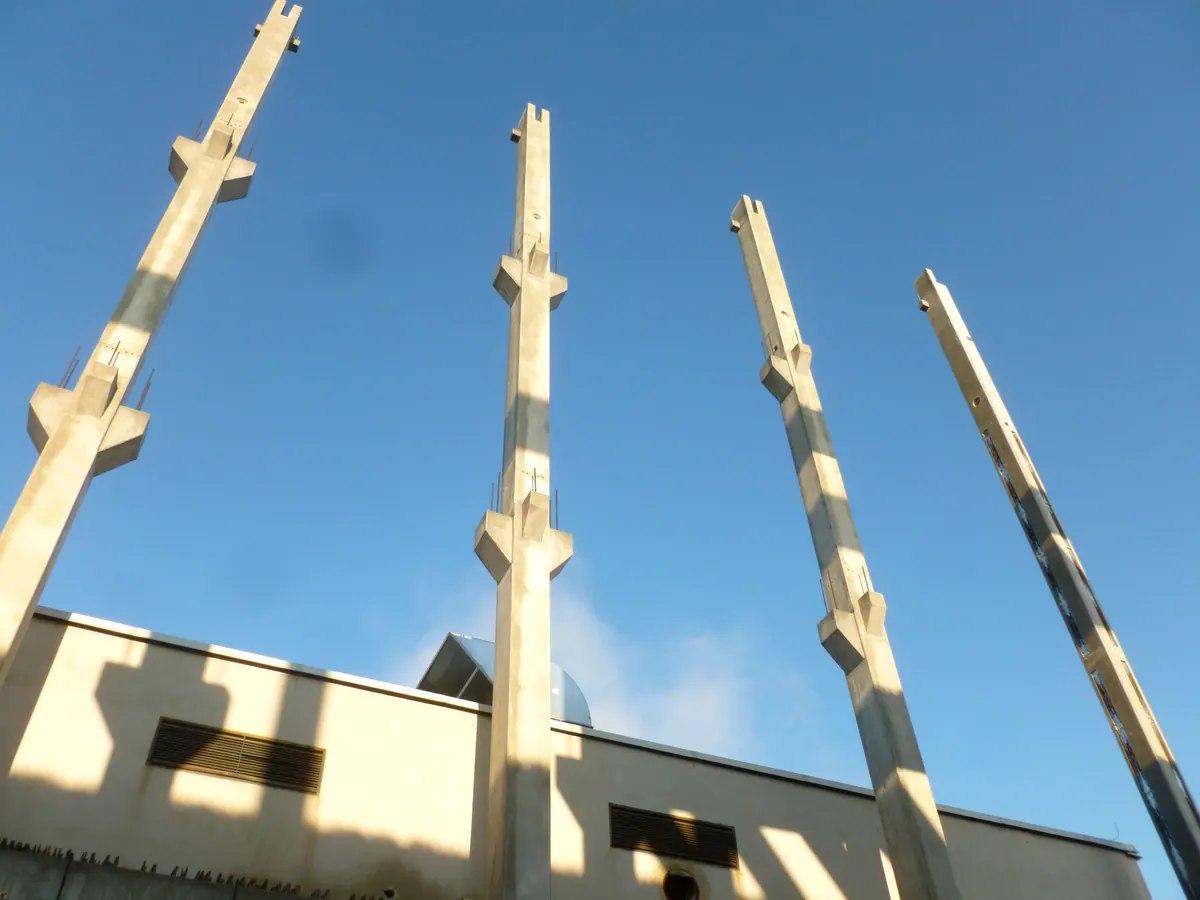

Tyčové prvky – Sklepy „Rapen“ – Madeta, sloupy

Tyčové prvky – Hala Goldbeck – Erfurt, osazené sloupy

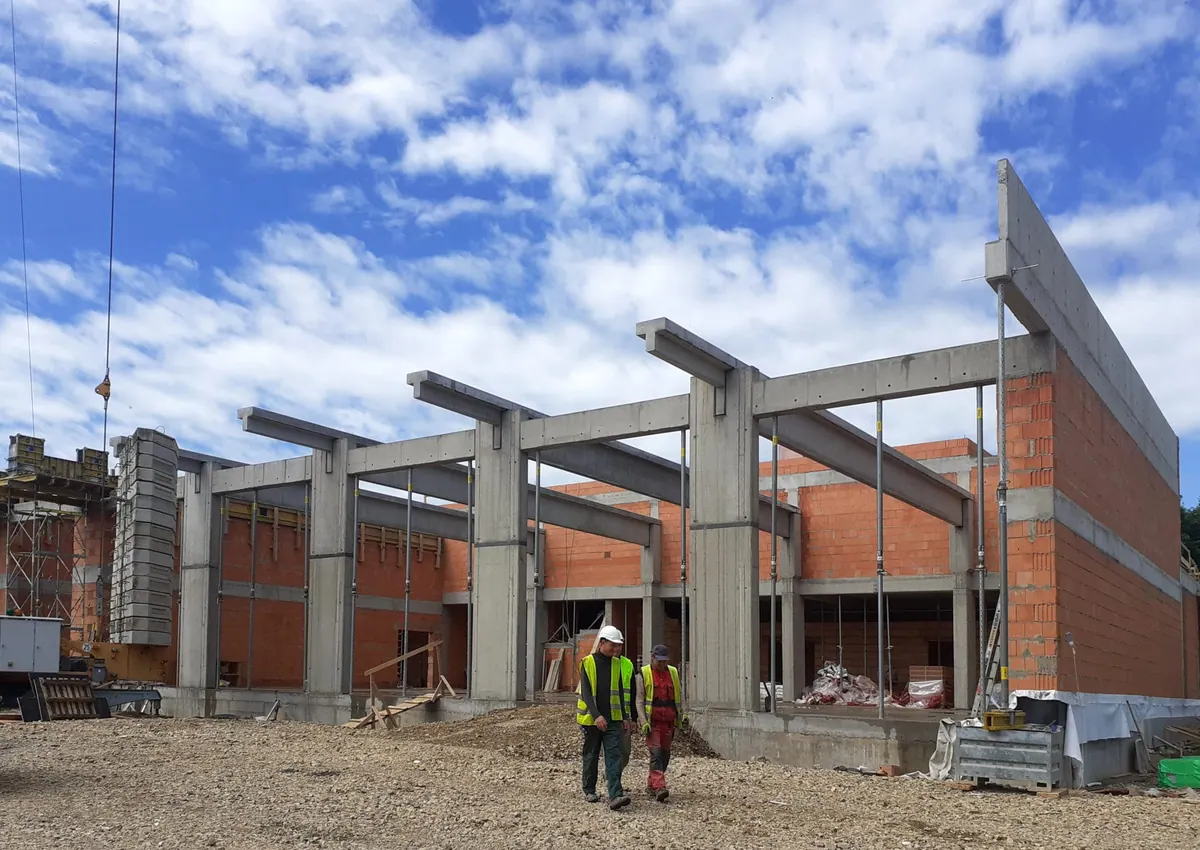

Tyčové prvky – Obchodní hala – České Budějovice, montáž skeletu

Sklepy „Rapen“ – Madeta, sloupy

Sloupy, trámy, průvlaky, vaznice a ztužidla vyrábíme podle individuálních požadavků – předem předpjaté nebo nepředpjaté.

Sloupy do délky 20 m, trámy, průvlaky a ztužidla do 15 m, vaznice do 20 m
Předem předpjaté nebo nepředpjaté provedení podle technických parametrů
Průvlaky obdélníkové i tvaru I, L, T, s konzolami, viditelné nebo skryté
Poloprůvlaky pro spřažení s monolitickou dobetonávkou – výhodné pro filigránové desky
Zabudované zámečnické a spojovací prvky (HTA, HTU) a prostupy pro instalace

Popis

Jednotlivé prvky dodáváme v různých průřezech, rozměrech a únosnostech podle jejich povahy.

Materiál

Beton tříd B 40 – B 60, ocel různých druhů podle povahy prvků.

Rozměry a hmotnosti

Prvek	Délka	Šířka	Výška
Sloupy, trámy, průvlaky, ztužidla	až 15,0 m (20 m u sloupů)	až 0,80 m	až 1,00 m
Vaznice	až 20 m	až 0,30 m	až 1,00 m

Velikost dílce omezuje maximální hmotnost prvku 35 t. Uvedené rozměry lze v případě potřeby dále upravit.

Tvary

Sloupy, trámy a ztužidla – převážně obdélníkové, u sloupů případně čtvercové, lze je provést i s konzolami.
Vaznice – obdélníkové nebo kónické.
Průvlaky – nejčastěji obdélníkové, možné jsou i průřezy I, L, T a průvlaky s konzolami. Lze je provést také jako tzv. poloprůvlak, který plné účinnosti dosáhne až spřažením s monolitickou dobetonávkou na stavbě (výhodné např. pro ukládání filigránových desek); totéž platí pro trámy. Průvlaky mohou být v konstrukci viditelné nebo skryté.

Osazení a spoje

Zhlaví sloupů může mít vyčnívající trny, nebo naopak prohlubeň pro stabilizační trn vyčnívající z nosníku. Běžně má zhlaví také vybrání (osedlání) pro uložení vazníku. Průvlaky se zpravidla ukládají na zhlaví sloupu nebo na konzolu – ve většině případů tak, aby spodní líc průvlaku lícoval se spodním lícem konzoly.

Podrobnosti

Do všech tyčových prvků lze zabudovat zámečnické a spojovací prvky (např. HTA, HTU) pro zavěšení dalších konstrukcí či technologie nebo pro napojení zdiva a provést v nich otvory pro prostupy instalací.

Technické parametry

Délka sloupů: Až 20 m
Délka trámů, průvlaků a ztužidel: Až 15 m
Délka vaznic: Až 20 m
Max. hmotnost prvku: 35 t
Beton: B 40 – B 60

Varianty a typy

SloupyObdélníkové nebo čtvercové, možnost konzol, délka až 20 m
Trámy a průvlakyObdélníkové nebo průřezu I, L, T; viditelné nebo skryté, i jako poloprůvlaky pro spřažení
VazniceObdélníkové nebo kónické, délka až 20 m
ZtužidlaPřevážně obdélníkové, délka až 15 m
