Předpjaté a železobetonové střešní vazníky sedlové, pultové a přímopasé v délkách až 39 m.

Pozemní stavbyPrůmyslová výstavba

Poptat produkt

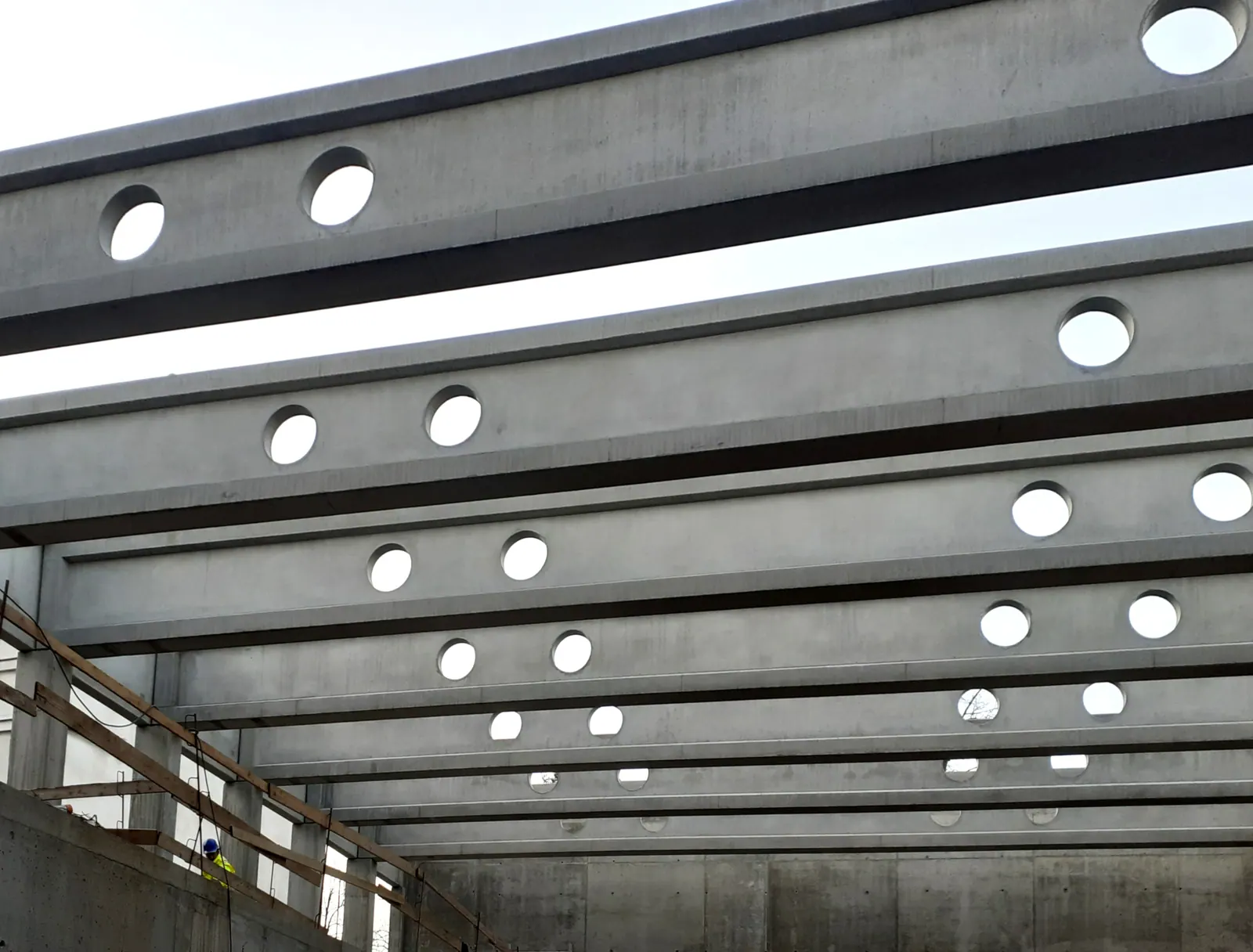

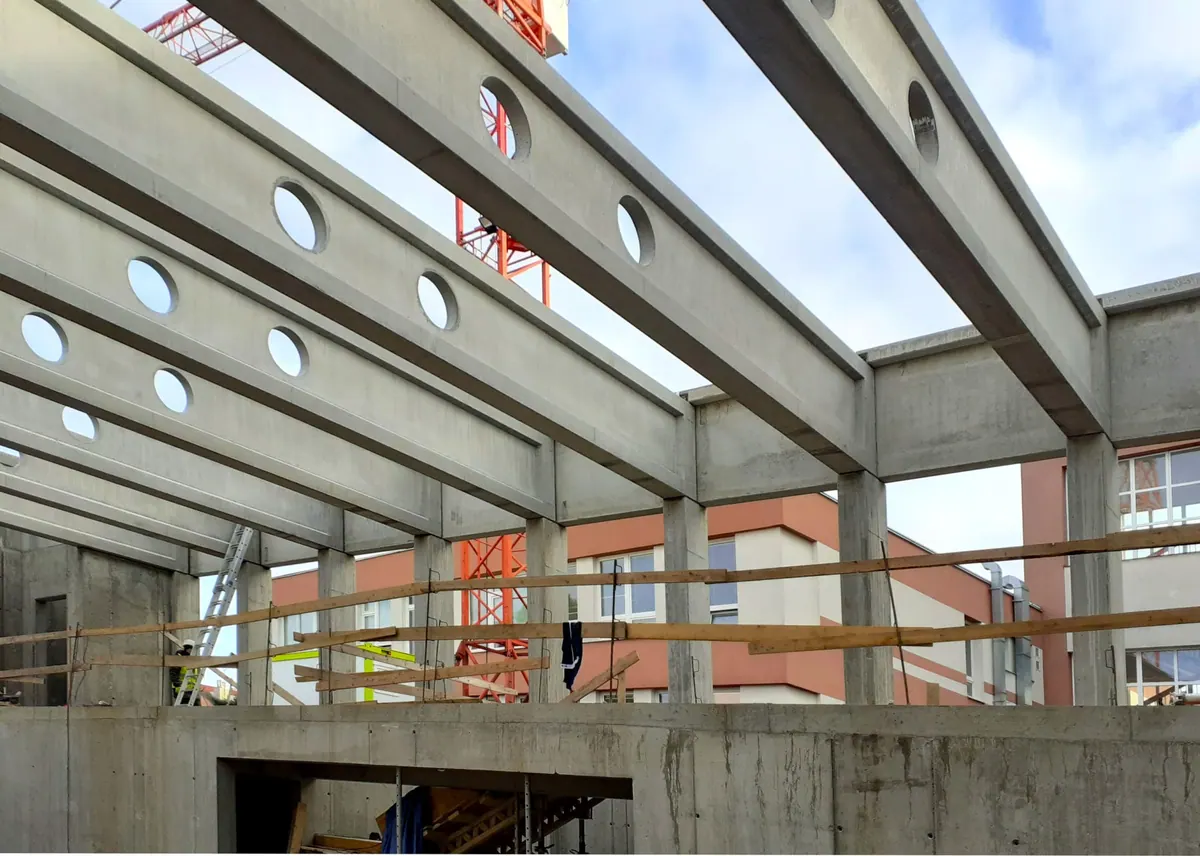

Střešní vazníky – Sportovní hala Letňany – vazníky s prostupy

Střešní vazníky – Sportovní hala Letňany

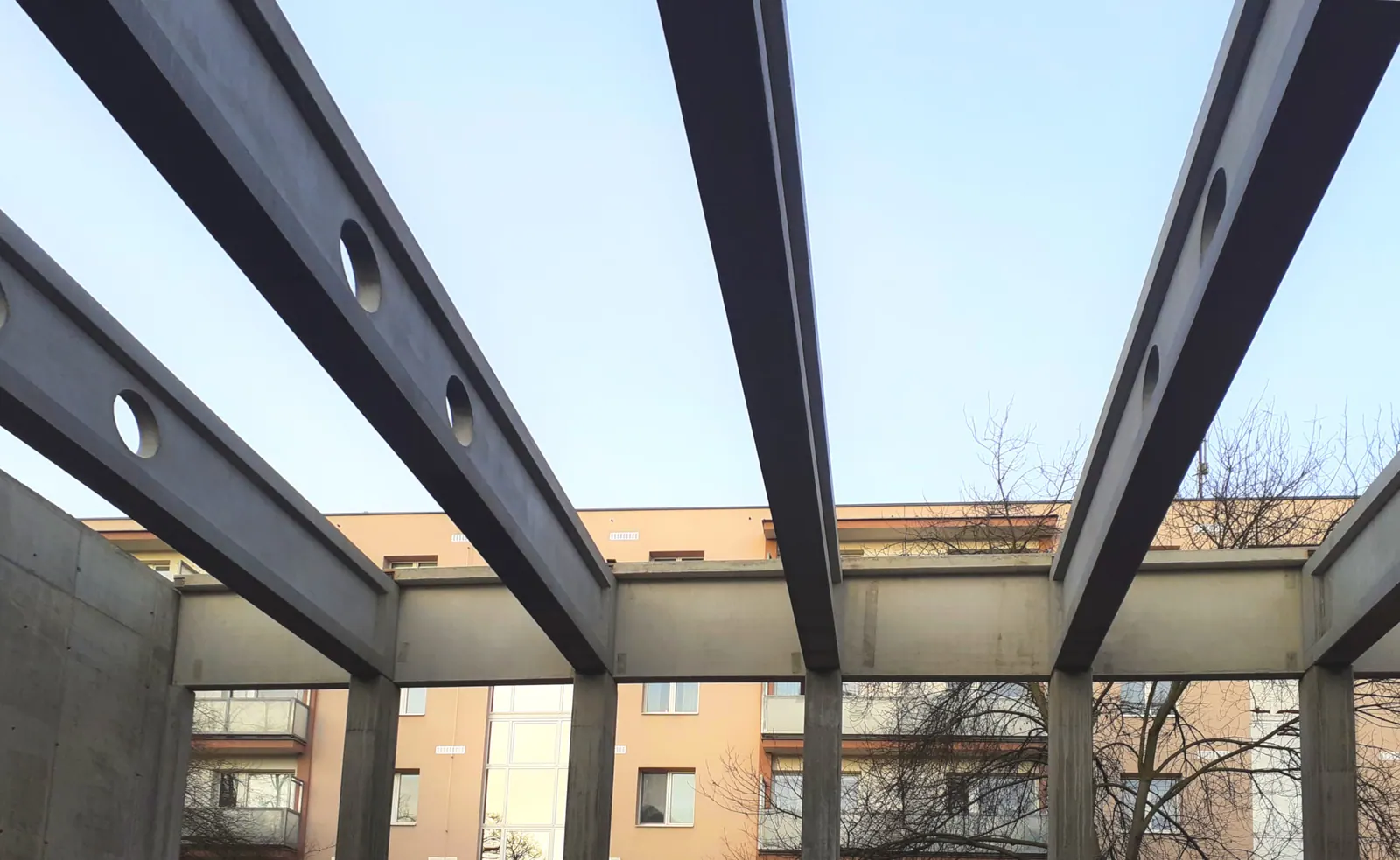

Střešní vazníky – Sportovní hala Letňany – osazené vazníky

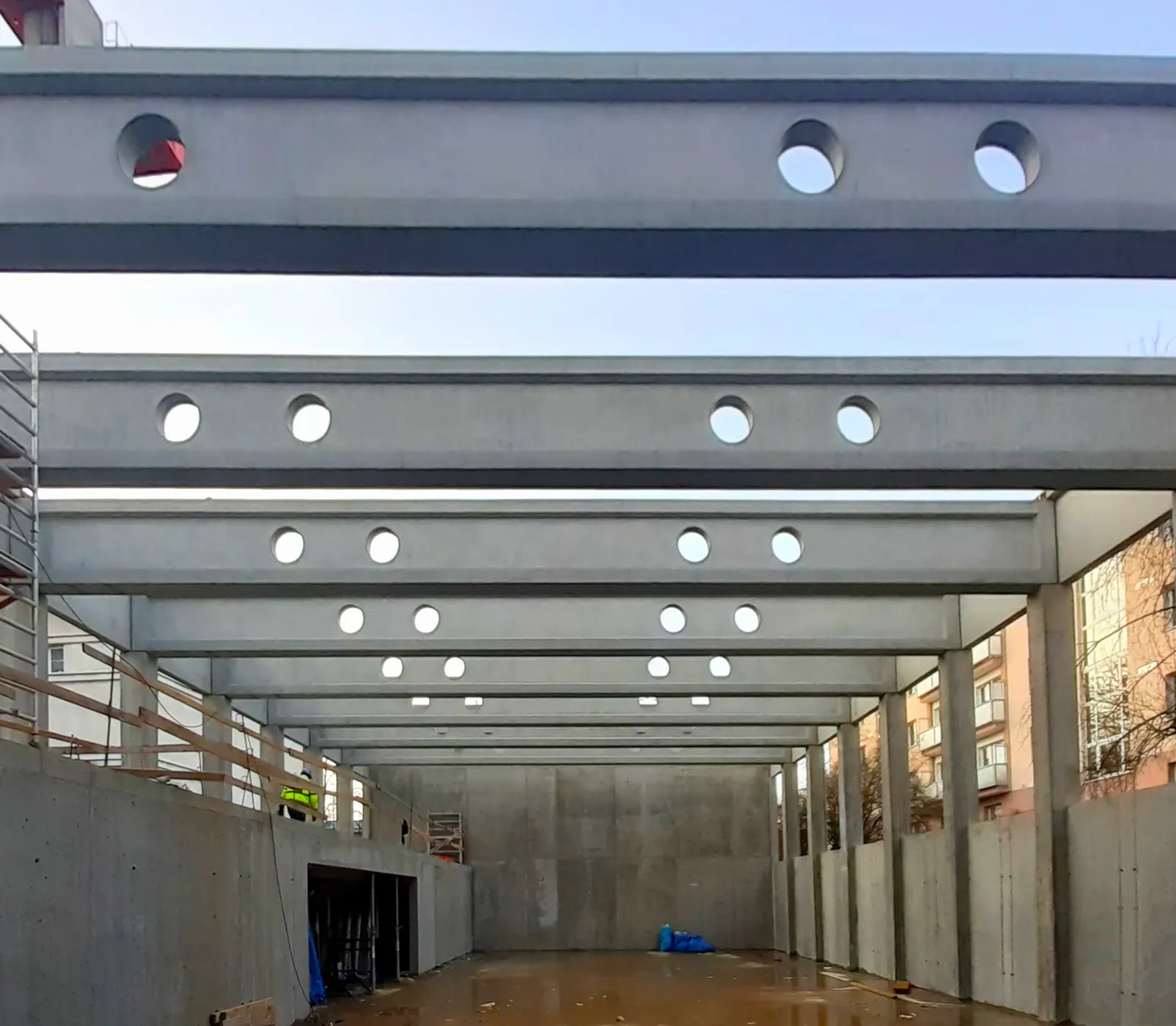

Střešní vazníky – Sportovní hala Letňany – interiér

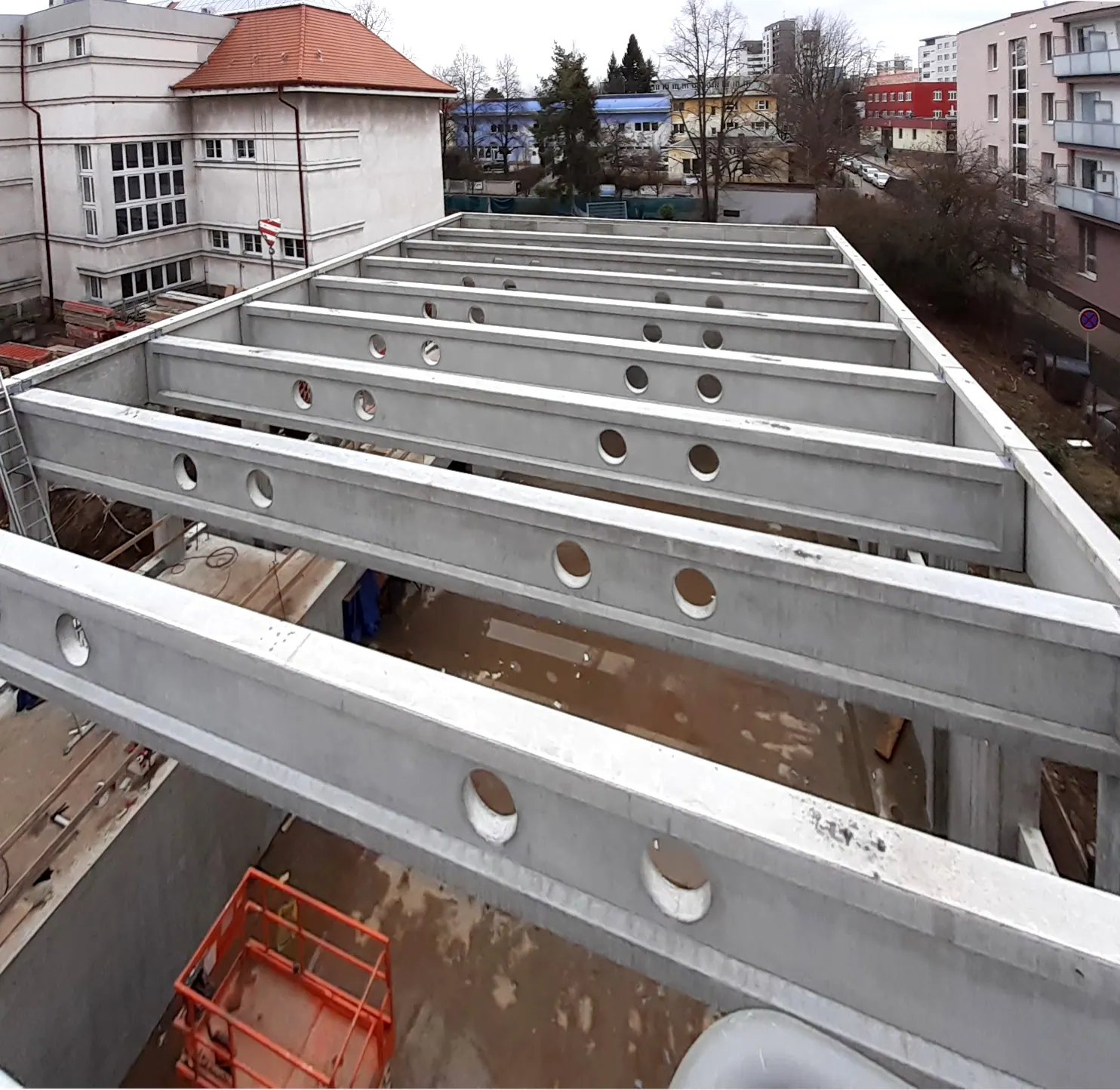

Střešní vazníky – Sportovní hala Letňany – pohled shora

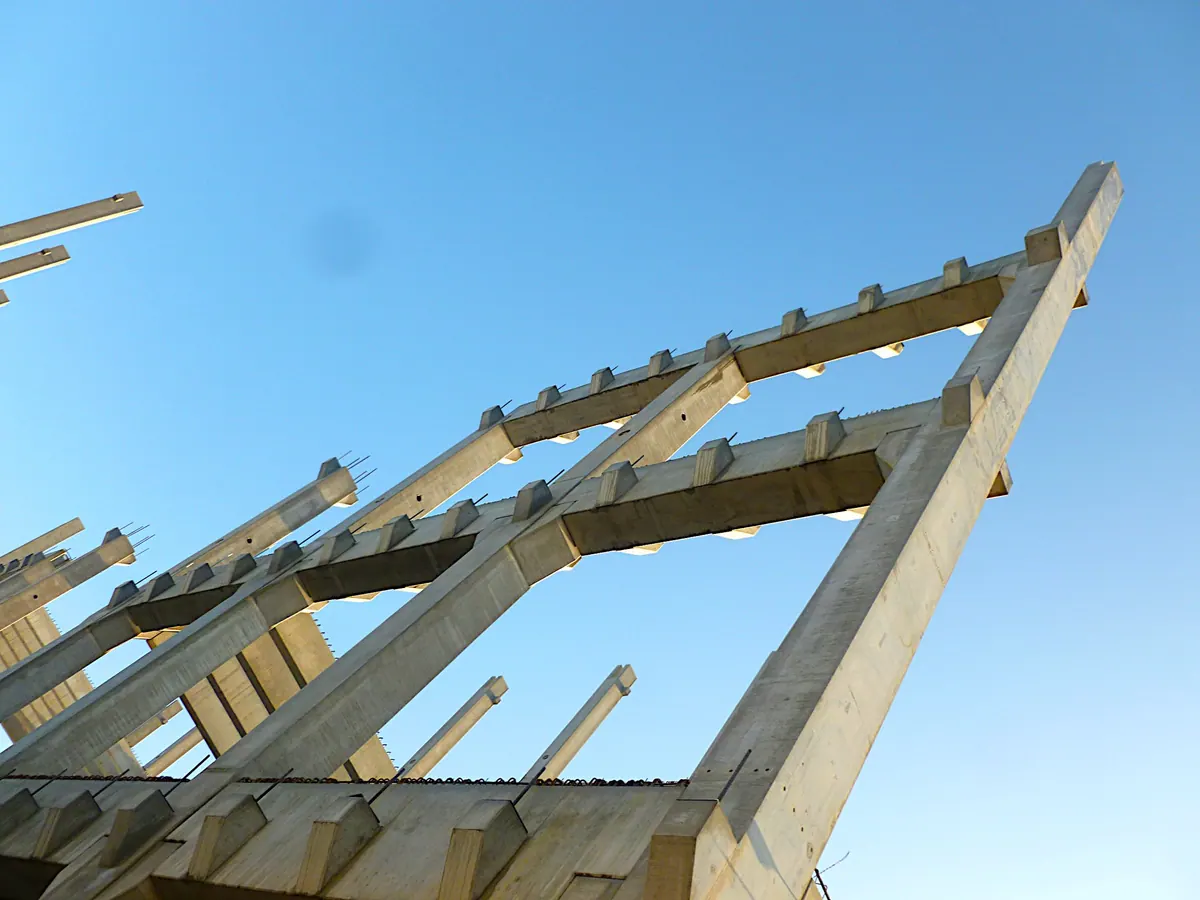

Vazníky – Rosice

Ve výrobě střešních vazníků patří MABA Prefa mezi absolutní špičku výrobců prefabrikátů v ČR – vyrábíme je v délce až 39 m.

Délka až 39 m, hmotnost až 35 t
Průřez obdélníkový, T nebo I; tvar sedlový, pultový nebo přímopasý
Předpjaté nebo nepředpjaté provedení
Prostupy pro rozvody potrubí v rámci statických omezení
Spojovací prvky na horním povrchu pro přichycení střešního pláště

Popis

Vazníky vyrábíme s různými průřezy (obdélník, T a I) a tvary (sedlový, pultový a přímopasý), předpjaté i nepředpjaté.

Materiál

Beton tříd B 40 – B 60, ocel různých druhů podle toho, zda jde o předpjatý, nebo nepředpjatý vazník.

Rozměry a hmotnosti

Délka: až 39,00 m
Šířka: až 0,95 m
Výška: až 3,00 m
Hmotnost: max. 35 t

Osazení a spoje

Vazníky se zpravidla kloubově osazují do zhlaví sloupů tvaru U nebo H na trn a maltové lože (B 30), při větším zatížení, rozpětí a tepelném namáhání na vyztužená pryžová ložiska. Vnitřek styku zůstává nevyplněný; pro fixaci polohy vazníku lze při betonáži styku ztužidel vyplnit cca 30 mm v horní části. Ve zbytku styku je nutné zabránit tuhému spojení, aby se do sloupů nepřenášely ohybové momenty.

Podrobnosti

Ve vaznících mohou být provedeny prostupy pro rozvody potrubí; jejich velikost a umístění však podléhají statickým omezením. Do horního povrchu lze zabudovat spojovací prvky pro přichycení střešního pláště.
