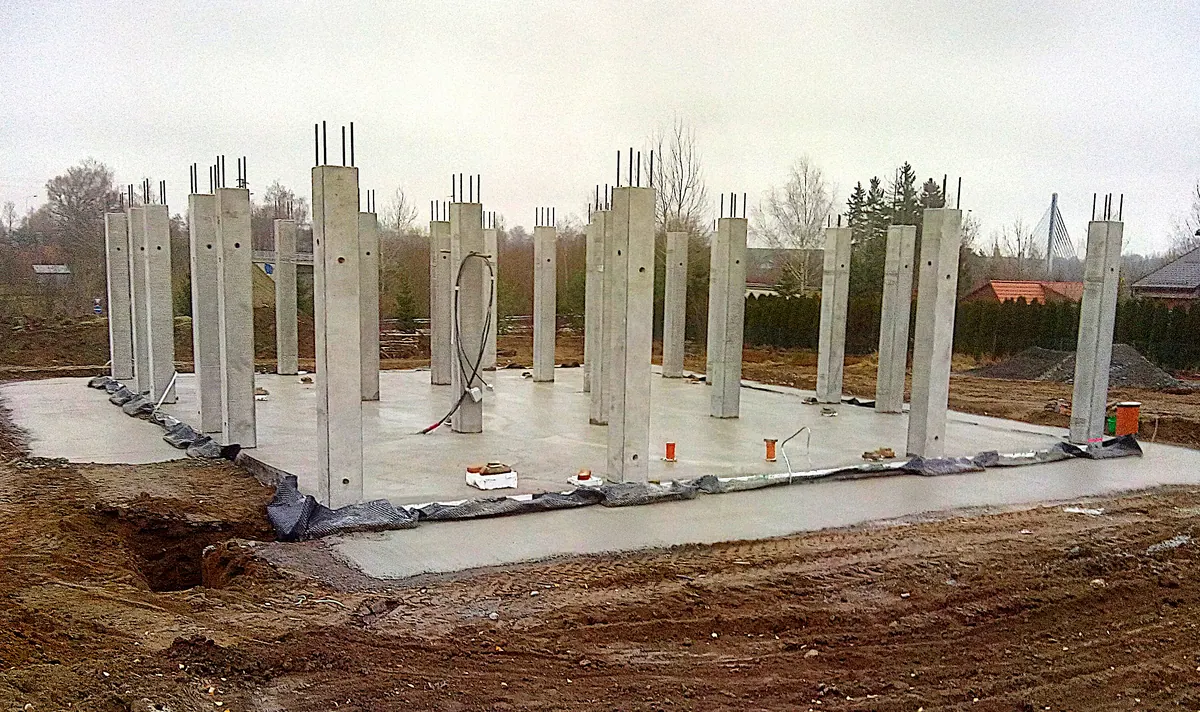

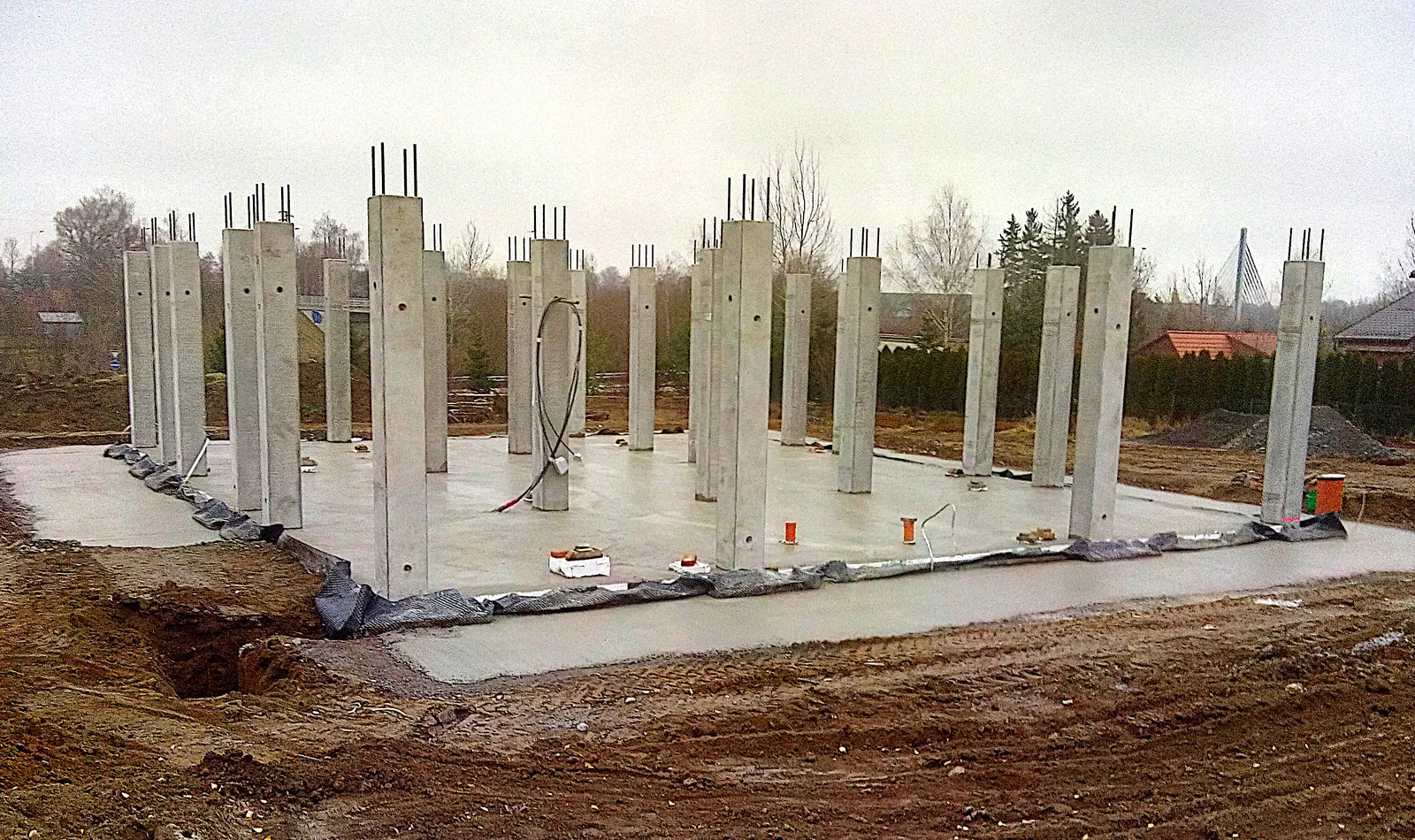

Prefabrikované základy Kalichové patky

Name: Prefabrikované základy
Brand: MABA Prefa
SKU: prefabrikovane-zaklady

Prefabrikované kalichy a základové patky pro sloupy hal a skeletů – bez tesařských prací ve výkopu.

Pozemní stavbyPrůmyslová výstavba

Poptat produkt

Prefabrikovaný kalich tvoří horní stupeň dvoustupňové základové patky; dutina pro osazení sloupu je v něm již připravena.

Odpadají tesařské práce při betonáži spodního stupně ve výkopu
U spodního stupně z prostého betonu odpadají i železářské práce
Dutina pro osazení sloupu je v kalichu již připravena
Typové kalichy pro těžký i lehký skelet a dilatační kalichy pro zdvojené sloupy
Základové patky a kalichy vyrábíme i v rozměrech na zakázku

Popis

Kalich se osazuje na podkladní beton v úrovni základové spáry, poté se spodní stupeň zmonolitní v rozměrech podle statického návrhu.

Toto řešení vylučuje tesařské práce při betonáži spodního stupně do výkopu a v případě spodního stupně z prostého betonu také železářské práce.

Materiál

Beton tříd B 30 – B 45, ocel 10 505.

Typové rozměry kalichů

Základové patky a kalichy vyrábíme v rozměrech na zakázku podle konkrétního případu. Lze využít také typové rozměry kalichů:

Pro haly a těžký skelet

Označení	Kalich – délka A	Kalich – šířka B	Kalich – výška C	Dutina – délka	Dutina – šířka	Hmotnost
ZZP 1/866	1 100 mm	1 100 mm	900 mm	500 mm	500 mm	2 040 kg
ZZP 2/866	1 300 mm	1 100 mm	900 mm	700 mm	500 mm	2 290 kg
ZZP 3/866	1 300 mm	1 300 mm	900 mm	700 mm	700 mm	2 535 kg

Dilatační pro zdvojené sloupy

Označení	Kalich – délka A	Kalich – šířka B	Kalich – výška C	Dutina – délka	Dutina – šířka	Hmotnost
ZZP 4/866	1 750 mm	1 150 mm	900 mm	1 150 mm	550 mm	2 908 kg

Pro bytovou a občanskou výstavbu – lehký skelet

Označení	Kalich – délka A	Kalich – šířka B	Kalich – výška C	Dutina – délka	Dutina – šířka	Hmotnost
ZZP x	900 mm	900 mm	600 mm	400 mm	400 mm	910 kg

Osazení a spoje

Základové kalichy se osazují jeřábem na podkladní beton spodního stupně patky; fixaci ve výškovém směru zajišťují trny vyčnívající z prefabrikátu směrem dolů. Pokud je spodní stupeň z prostého betonu, pouze se dobetonuje. V případě železobetonového spodního stupně se nejprve uloží jeho výztuž.

Půdorysné rozměry, výšku, třídu betonu a případné vyztužení spodního stupně je nutné navrhnout statickým výpočtem podle konkrétních podmínek.

Technické parametry

Beton: B 30 – B 45
Ocel: 10 505
Výška typových kalichů: 600 nebo 900 mm
Hmotnost typových kalichů: 910 – 2 908 kg

Varianty a typy

ZZP 1/866Haly a těžký skelet – 1 100 × 1 100 × 900 mm, dutina 500 × 500 mm, 2 040 kg
ZZP 2/866Haly a těžký skelet – 1 300 × 1 100 × 900 mm, dutina 700 × 500 mm, 2 290 kg
ZZP 3/866Haly a těžký skelet – 1 300 × 1 300 × 900 mm, dutina 700 × 700 mm, 2 535 kg
ZZP 4/866Dilatační pro zdvojené sloupy – 1 750 × 1 150 × 900 mm, dutina 1 150 × 550 mm, 2 908 kg
ZZP xLehký skelet pro bytovou a občanskou výstavbu – 900 × 900 × 600 mm, dutina 400 × 400 mm, 910 kg
