PLNÉ A SENDVIČOVÉ STĚNY ZÁKLADOVÉ TRÁMY

Plné a sendvičové stěny i základové trámy jsou prefabrikované železobetonové prvky určené pro rychlou a přesnou výstavbu pozemních staveb v občanské, bytové, průmyslové i zemědělské výstavbě. Stěnové dílce lze navrhovat jako plné železobetonové (nosné / nenosné) nebo jako třívrstvé sendvičové stěny (nosná vrstva + tepelná izolace + vnější ochranná vrstva). Základové trámy slouží jako vodorovné nosné prvky, které přenášejí zatížení do spodní stavby a tvoří stabilní základ pro konstrukční systém stavby.

Materiály a konstrukce

Plné železobetonové stěny:

• Monolitický charakter prefabrikátu, vysoká únosnost, tuhost a odolnost
• Vhodné pro opláštění hal, ztužující stěny, dělící příčky, protipožární / protiprašné stěny apod.

Sendvičové stěny:

• Třívrstvá skladba: nosná vrstva + tepelná izolace + ochranná (fasádní) vrstva
• Vrstvy jsou propojeny nerezovými speciálními sponami/kotvami (minimalizace tepelných mostů, dlouhá životnost)
• Izolace: běžný EPS nebo XPS dle požadavků projektu

Základové trámy / prahy:

• Nosné vodorovné prvky pro skeletové konstrukce, často jako prosté nosníky mezi patkami/pilotami
• Podle projektu mohou být i se sendvičovým řešením (např. tepelný předěl u obvodových částí)

Rozměry a parametry (orientačně dle projektu)

• Základové trámy: délka až cca 18 m, šířka až 60 cm, výška až 120 cm

• Stěnové dílce: délka obvykle do cca 10 m (dle dopravy a montáže), tloušťka dle návrhu, výška dle podlaží (orientačně až 3,3 m)

• Výroba je převážně atypická – tvar, tloušťky, výztuž, otvory a detaily se navrhují individuálně podle statiky a výkresové dokumentace.

Provádění a montáž

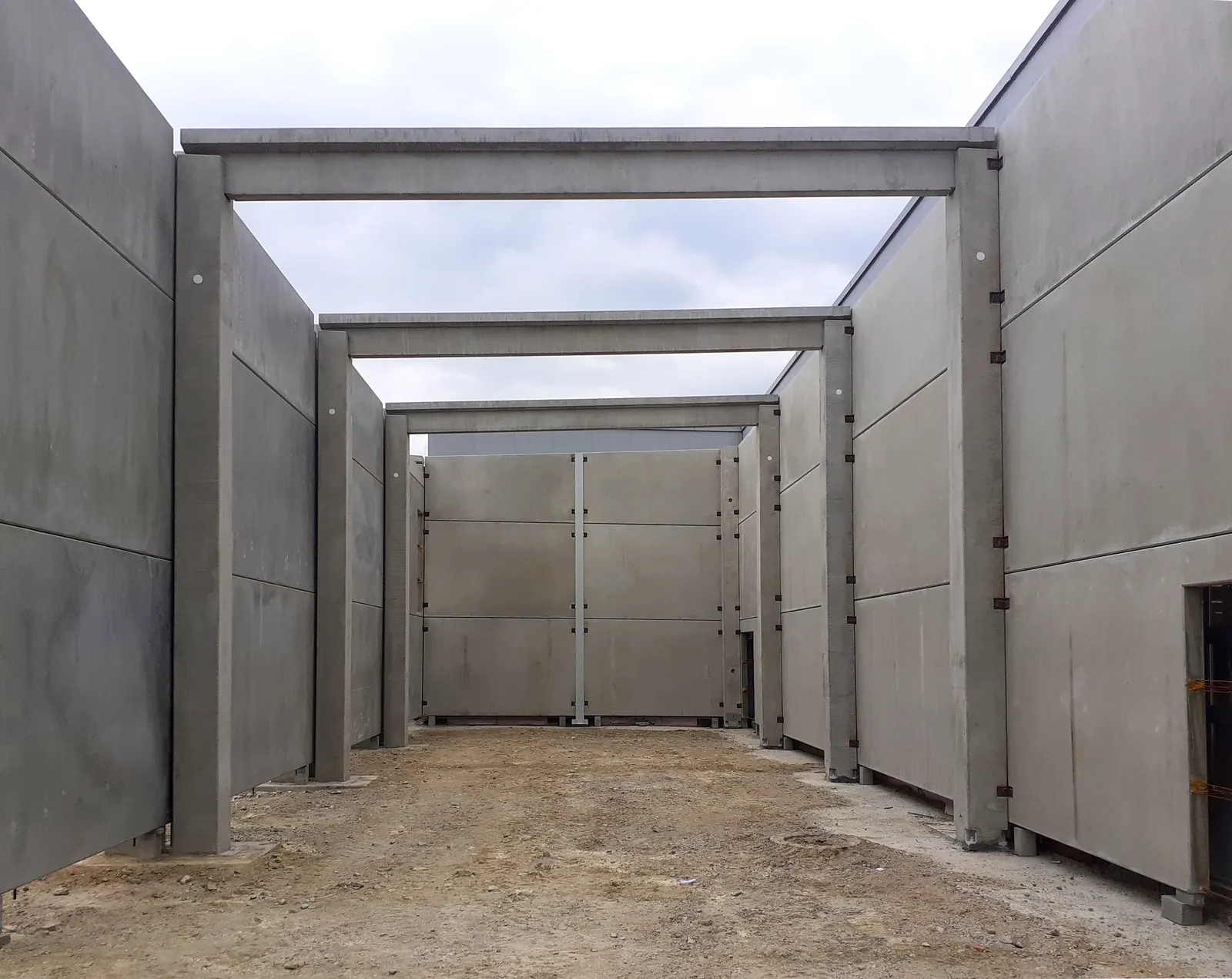

• Osazování dílců probíhá jeřábem na připravenou konstrukci (základy, patky, stropní konstrukce).

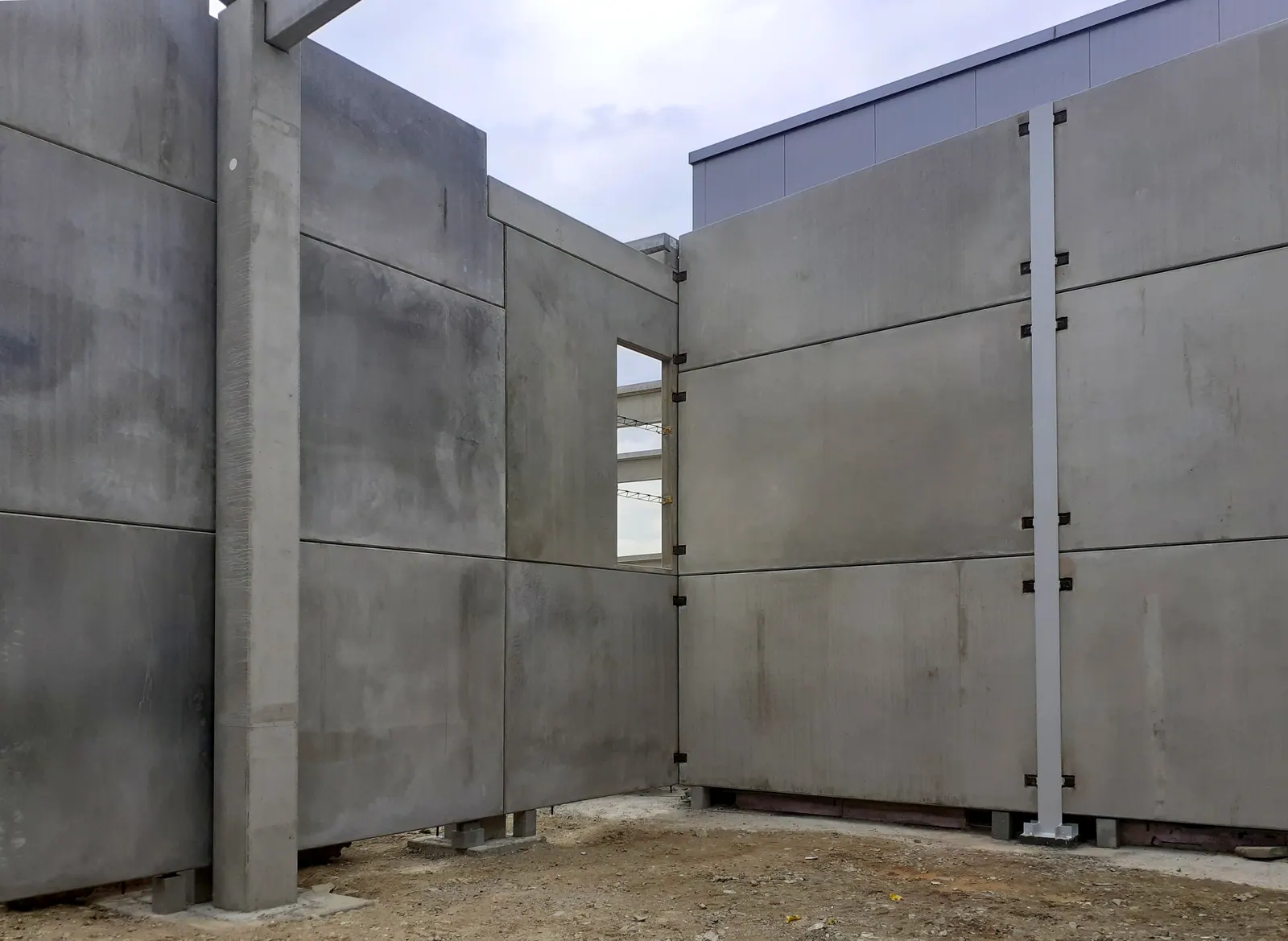

• Kotvení stěn se zpravidla řeší pomocí kotevních destiček, které se po osazení vzájemně přivaří, případně jinými systémovými prvky dle projektu.

• U trámů/prahů je možné kotvení např. na stykovací trny, kotevní desky, případně pomocí systémových kotevních prvků.

• Do prvků lze integrovat prostupy, instalační krabice, vložené prvky, zámečnické výrobky a speciální kotevní / montážní prvky (např. HTU, HTA dle potřeby).

Použití:

Stěnové dílce:

• Opláštění hal a průmyslových objektů

• Ztužující stěny skeletů, dělící a protipožární stěny

• Stěny suterénů, technologické a provozní objekty

• Rychlá výstavba bytových a občanských staveb (nosné i nenosné stěny)

Základové trámy / prahy:

• Přenos zatížení mezi patkami/pilotami

• Nosná konstrukce pro obvodové pláště a vnitřní ztužující stěny

• Ochranné / protinárazové prvky v provozních a skladových halách

• Obvodové prvky konstrukce s možností tepelného oddělení

Certifikace a kvalita

Návrh tvaru a vyztužení je vždy řešen statickým výpočtem pro konkrétní projekt

Výroba v řízeném systému kvality 9001:2015 a dle příslušných ČSN/EN pro prefabrikované betonové dílce
