Spřažené stropní desky FILIGRAN Filigránové stropy

Name: Spřažené stropní desky FILIGRAN
Brand: MABA Prefa
SKU: stropni-desky-filigran

Tenké prefabrikované železobetonové desky s příhradovými nosníky (zpravidla tl. 60 mm) jako ztracené bednění spřažených stropů.

Pozemní stavbyNadzemní a bytová výstavba

Poptat produkt

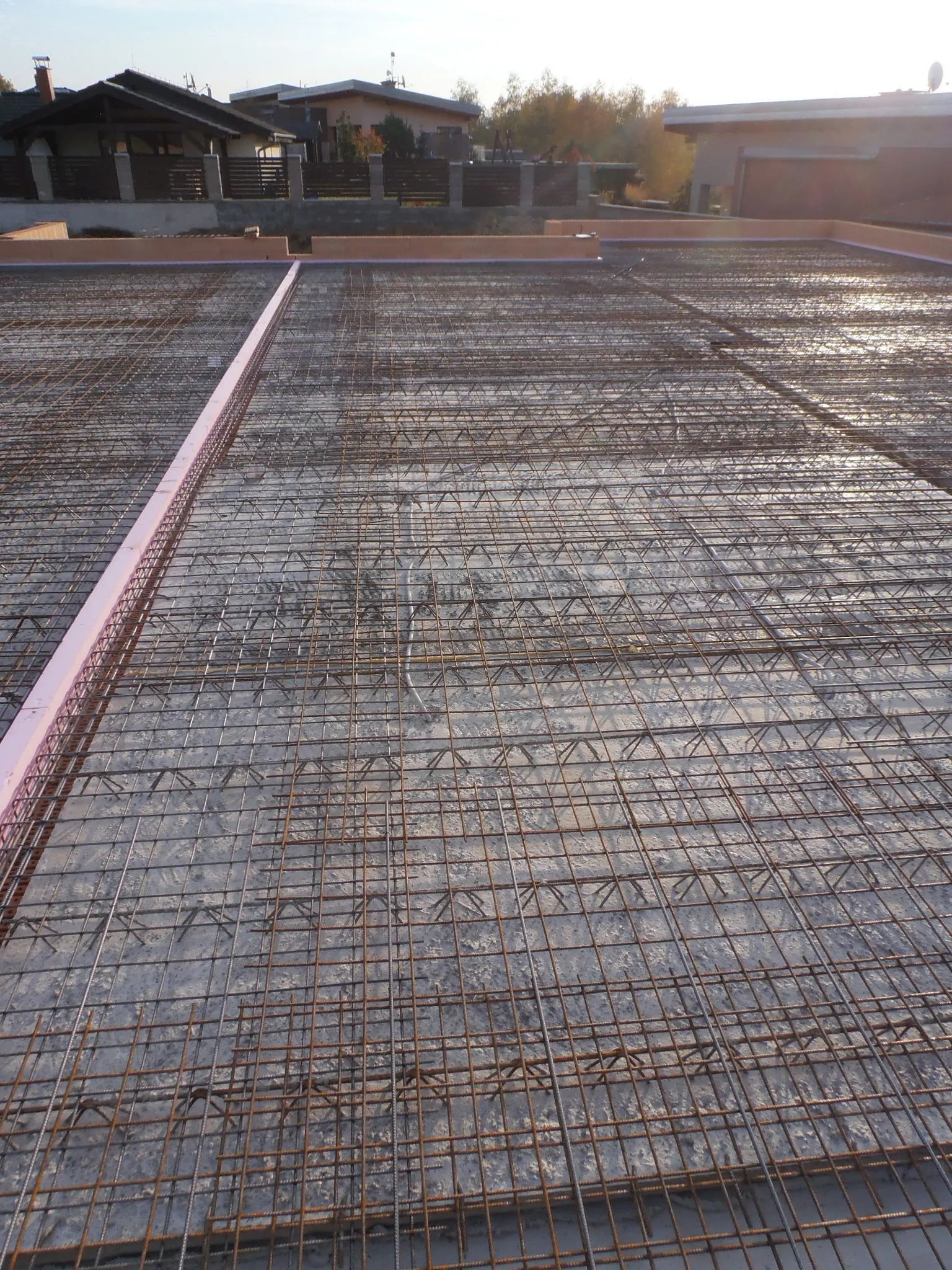

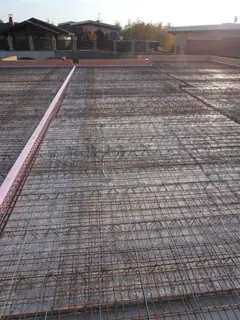

Spřažené stropní desky FILIGRAN – RD Planá nad Lužnicí – filigránový strop před betonáží

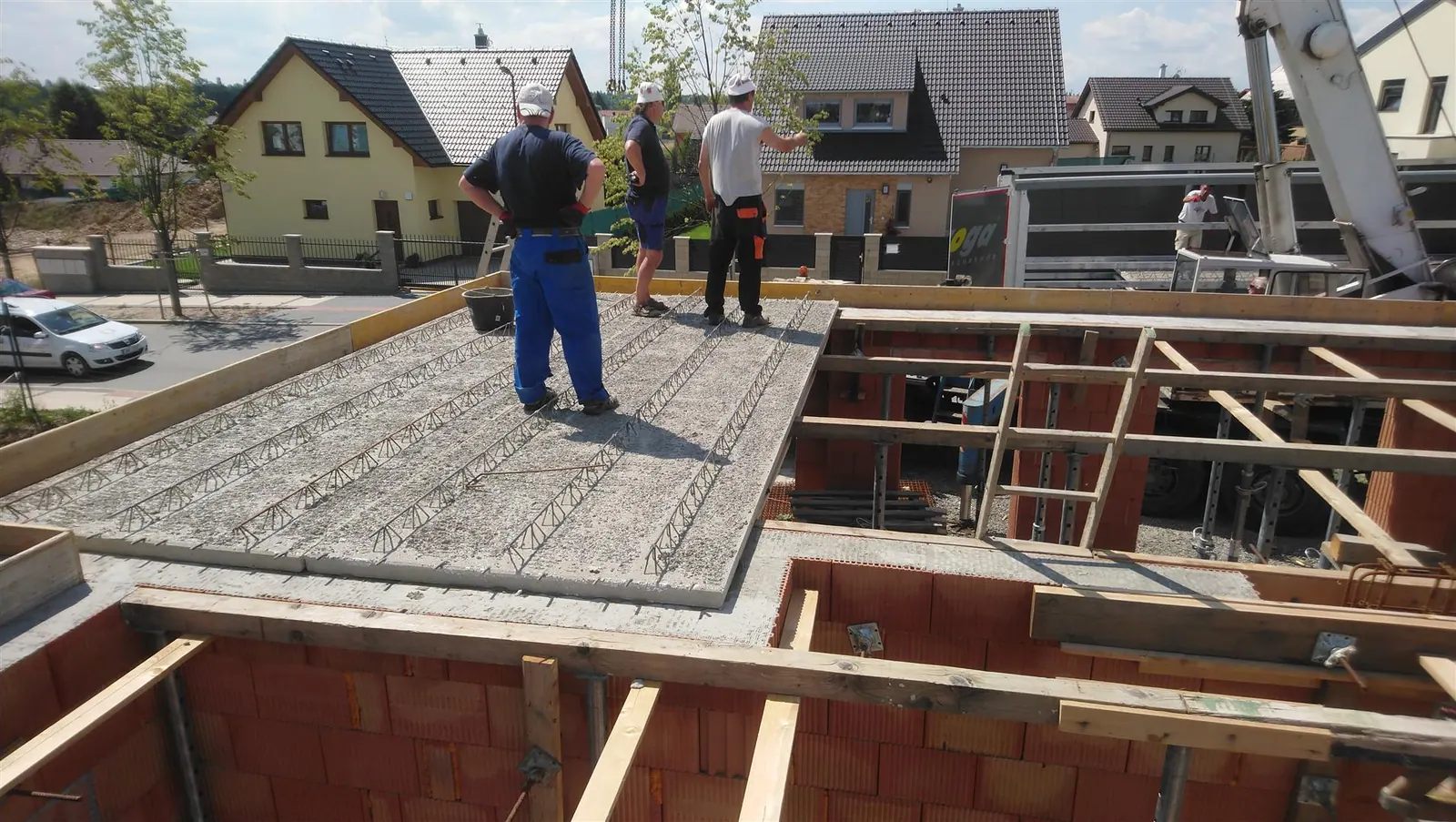

Spřažené stropní desky FILIGRAN – RD Újezd u Průhonic – montáž desek FILIGRAN

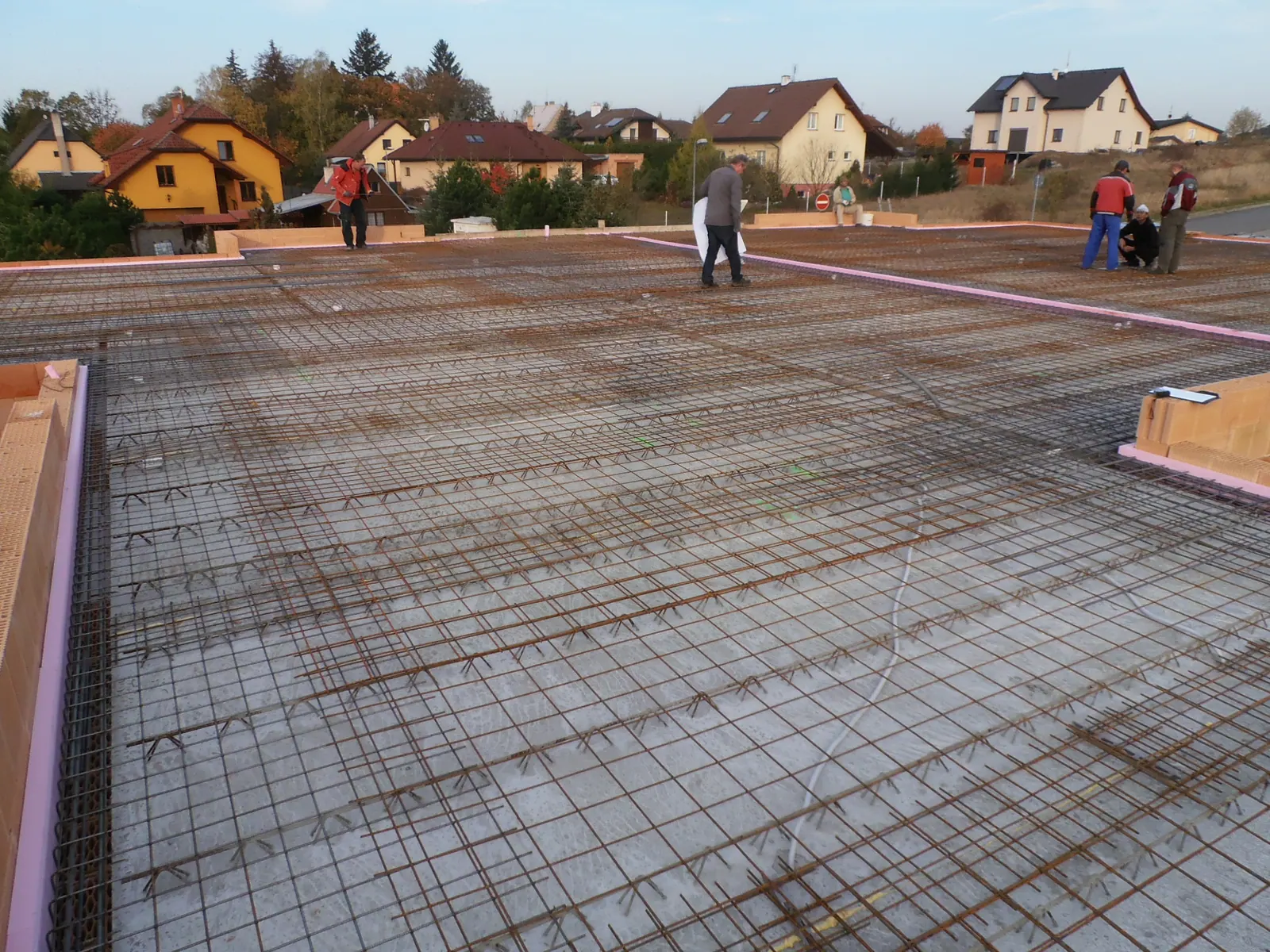

Spřažené stropní desky FILIGRAN – RD Planá nad Lužnicí – výztuž na deskách FILIGRAN

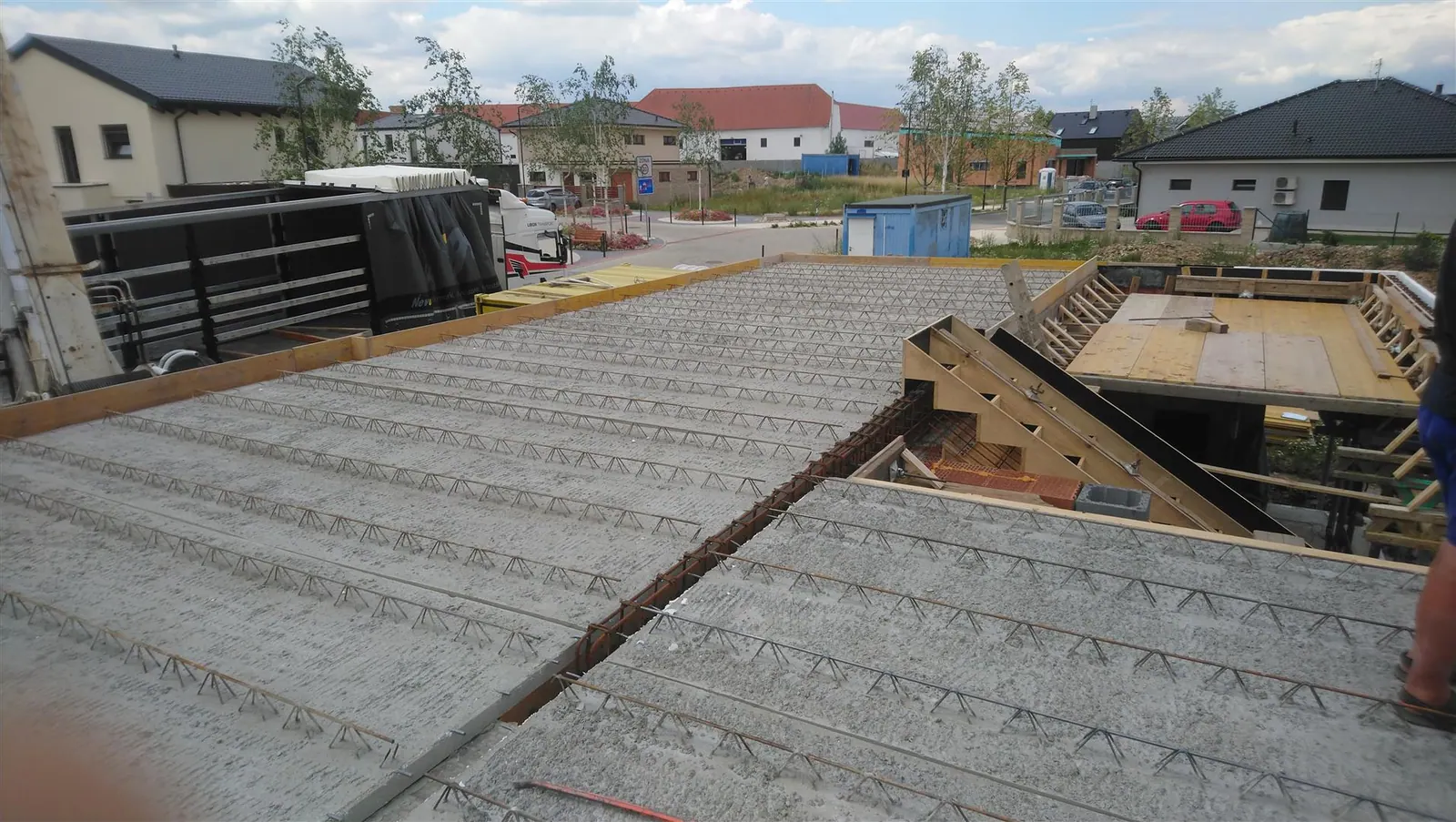

Spřažené stropní desky FILIGRAN – RD Újezd u Průhonic – uložené desky FILIGRAN

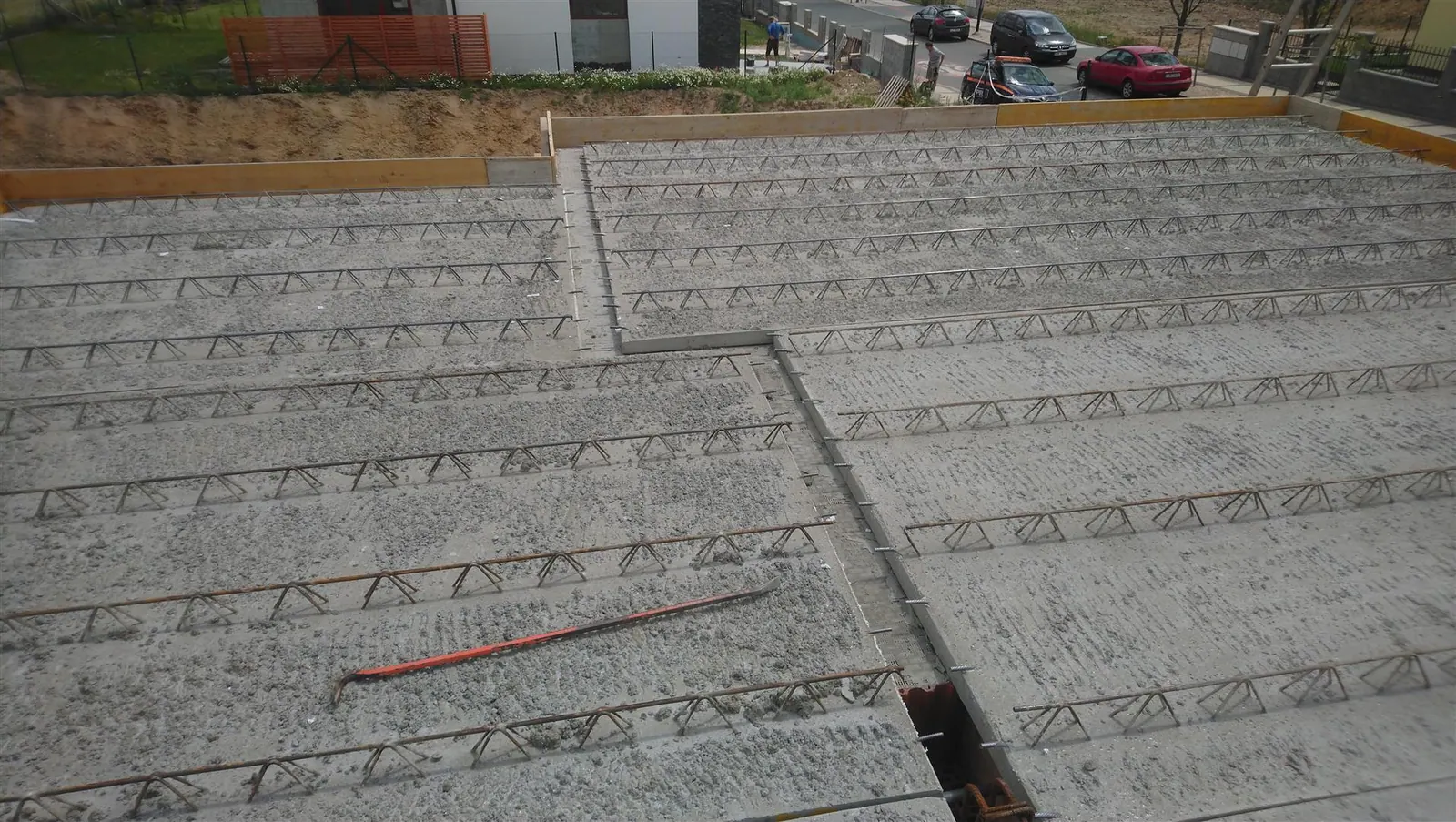

Spřažené stropní desky FILIGRAN – RD Újezd u Průhonic – spáry mezi deskami

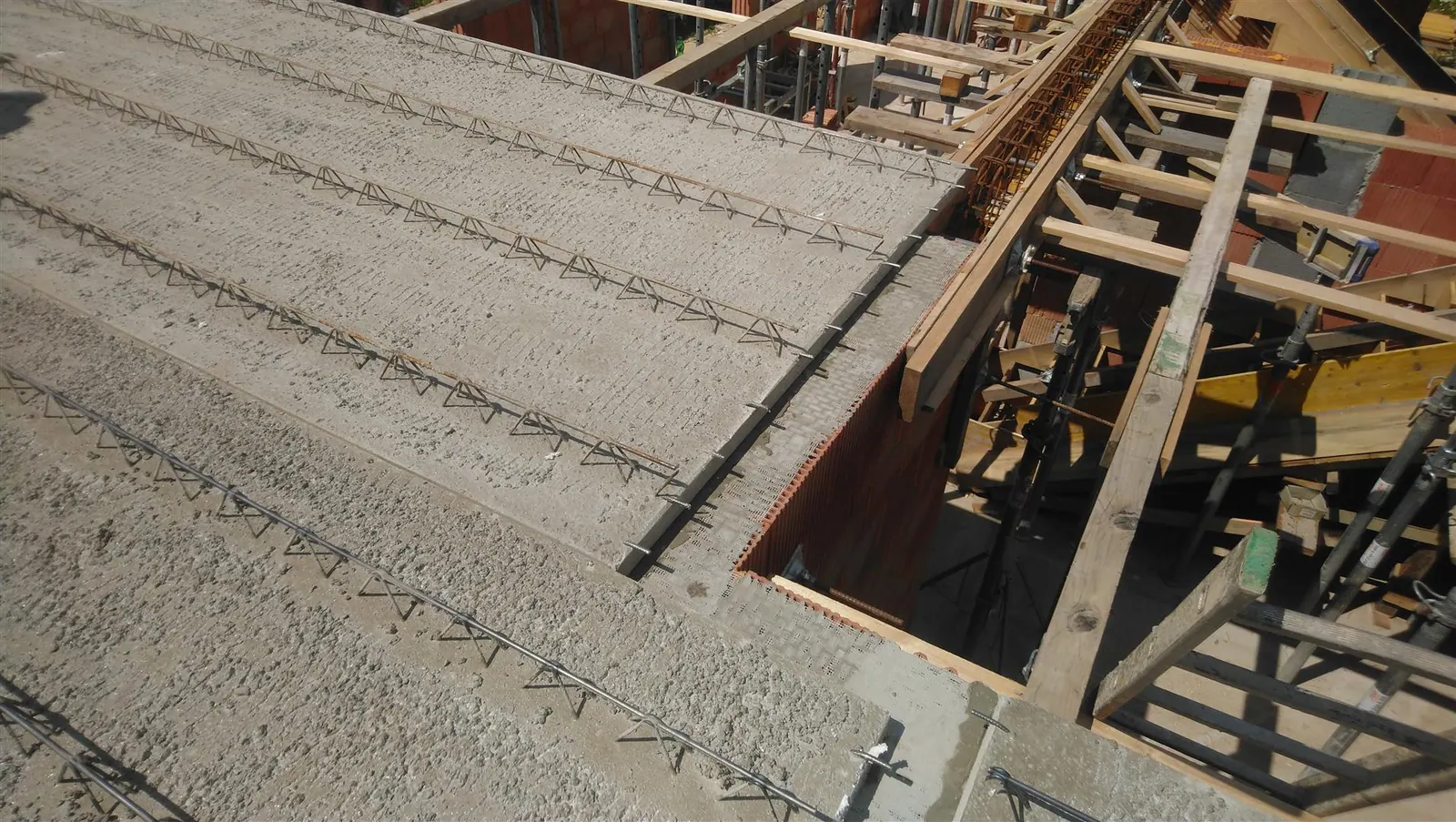

Spřažené stropní desky FILIGRAN – RD Újezd u Průhonic – okraj stropu s bedněním

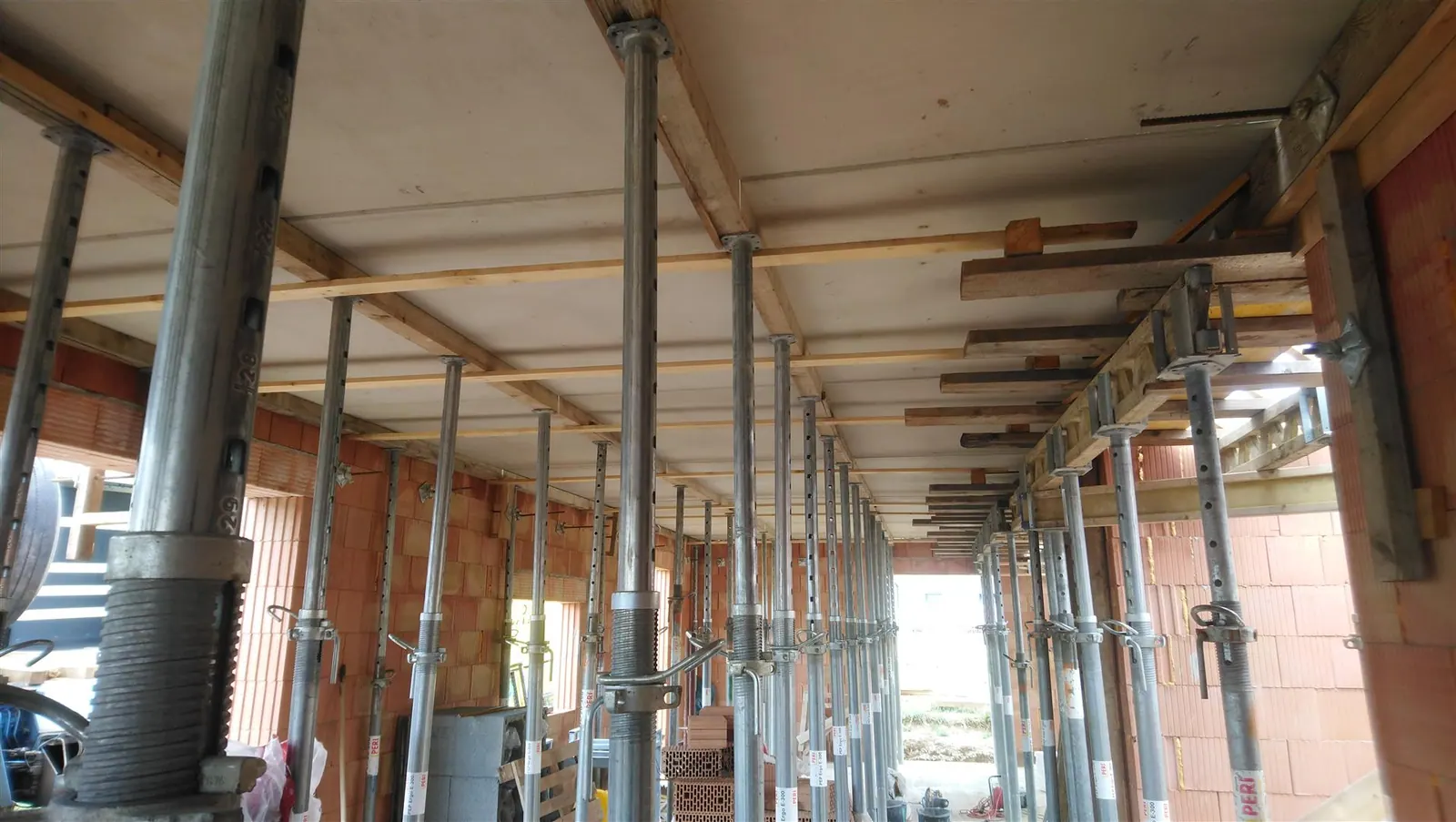

Spřažené stropní desky FILIGRAN – RD Újezd u Průhonic – podepření stropu při betonáži

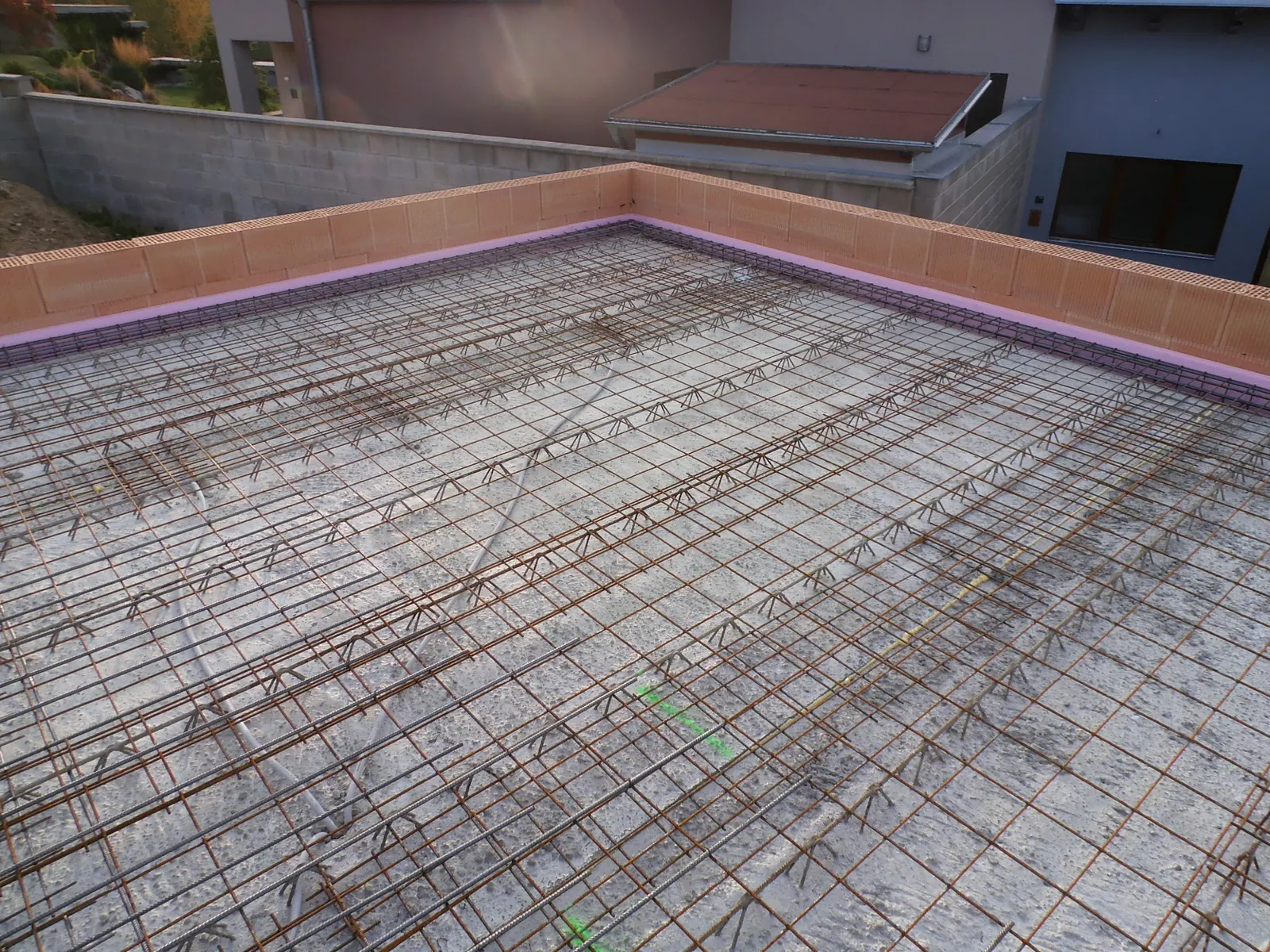

Spřažené stropní desky FILIGRAN – RD Planá nad Lužnicí – strop připravený k betonáži

RD Planá nad Lužnicí – filigránový strop před betonáží

Spřažené stropní desky FILIGRAN jsou tenké prefabrikované železobetonové desky (zpravidla tl. 60 mm), které slouží jako ztracené bednění pro spřažené stropní konstrukce. V prefabrikátu je již zabudovaná spodní nosná i rozdělovací výztuž podle statického výpočtu. Součástí desek jsou prostorové příhradové nosníky, které zajišťují spřažení prefabrikované a monolitické části v konečném stavu a současně zvyšují tuhost a únosnost v montážním stadiu. Celková tloušťka stropu je vždy dána statickým návrhem jako součet tloušťky desky FILIGRAN a nadbetonávky.

Mimořádně rychlá montáž a výrazná úspora bednění
Hladký podhled s minimální potřebou dalších úprav
Vysoká variabilita tvarů, otvorů a prostupů
Snadné zabudování instalací do nadbetonávky
Zachování vlastností monolitického stropu – omezení rizika trhlin ve spárách

Materiály a konstrukce

Beton: C25/30 až C35/45 (podle požadavků projektu a statického návrhu).
Ocel / výztuž: tyčová 10 505 (R), BSt 500 / B500, sítě KARI (W) a další podle návrhu.
Příhradové nosníky: zajišťují spřažení, stabilitu při montáži a přenos sil po zmonolitnění; využívají se i při manipulaci.
Možnost prostupů a instalací: nadbetonávka umožňuje snadné vedení rozvodů a vytvoření otvorů.

Rozměry a parametry

Tloušťka prefabrikátu: obvykle 50–70 mm (nejběžněji 60 mm).
Délka: ekonomicky do 7,0 m (při vylehčení až 9,0 m, podle návrhu a typu řešení).
Šířka: ekonomicky 2,39 m (šířka výrobní linky), běžně podle potřeby, maximálně cca 3,2–3,5 m podle projektu.
Hmotnost: při tl. 60 mm cca 150 kg/m².

Provádění a montáž

Před montáží je nutné osadit montážní podpěry (stojky a nosníky); jejich rozteč je obvykle 1,5–2,0 m podle tloušťky stropu a návrhu podpěrné konstrukce.
Uložení desek: na zdivo zpravidla 75 mm, na průvlaky obvykle 20–50 mm (podle detailu).
Ložná spára u zděných konstrukcí se podmaltuje cementovou maltou nebo jemnozrnným betonem (cca 10–15 mm).
Po osazení desek se doplní výztuž ve stycích, u podpor a po obvodu, následně se provede nadbetonávka podle projektové dokumentace.
Před betonáží lze do prostoru nadbetonávky uložit elektroinstalace a další rozvody a osadit prostupy.

Použití

Stropní a střešní konstrukce v bytové, občanské, administrativní i průmyslové výstavbě
Nepravidelné půdorysy, „skryté“ průvlaky pro rovný podhled
Výhodné řešení v kombinaci s dvojitými spřaženými stěnami HWE (společné zmonolitnění zvyšuje tuhost konstrukce)
