Name: Betonové trafostanice
Brand: MABA Prefa
SKU: trafostanice

Železobetonové skelety kompaktních a pochozích trafostanic, spínacích a předávacích stanic. Betonovou část vyrábíme ve Veselí nad Lužnicí, technologii dodává partner MK Beton.

EnergetikaTrafostanice

Poptat produkt

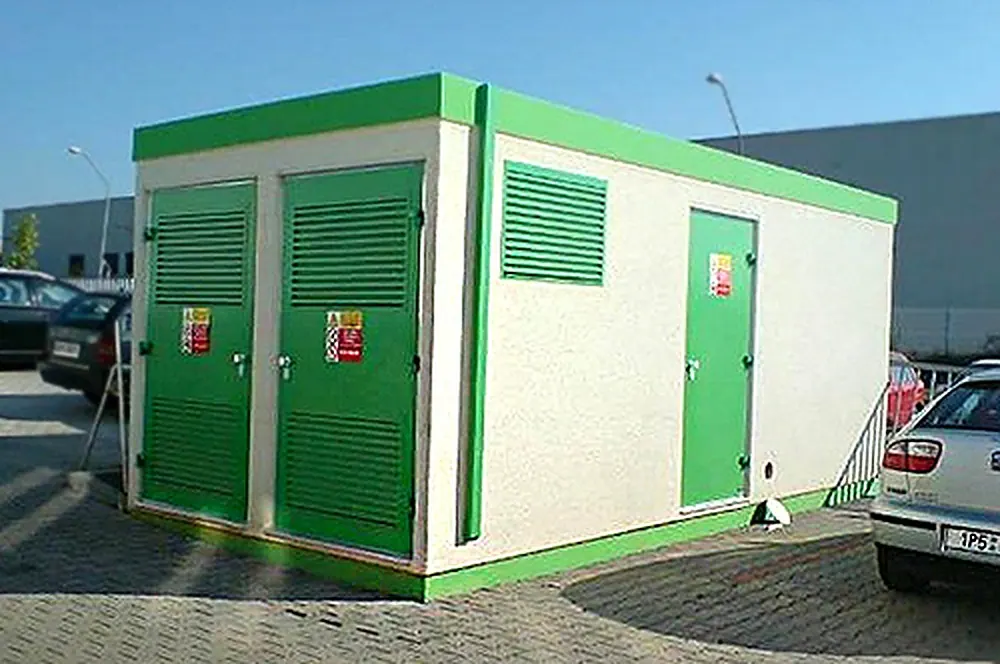

Betonové trafostanice – Kompaktní trafostanice KN 2430 s vnější obsluhou

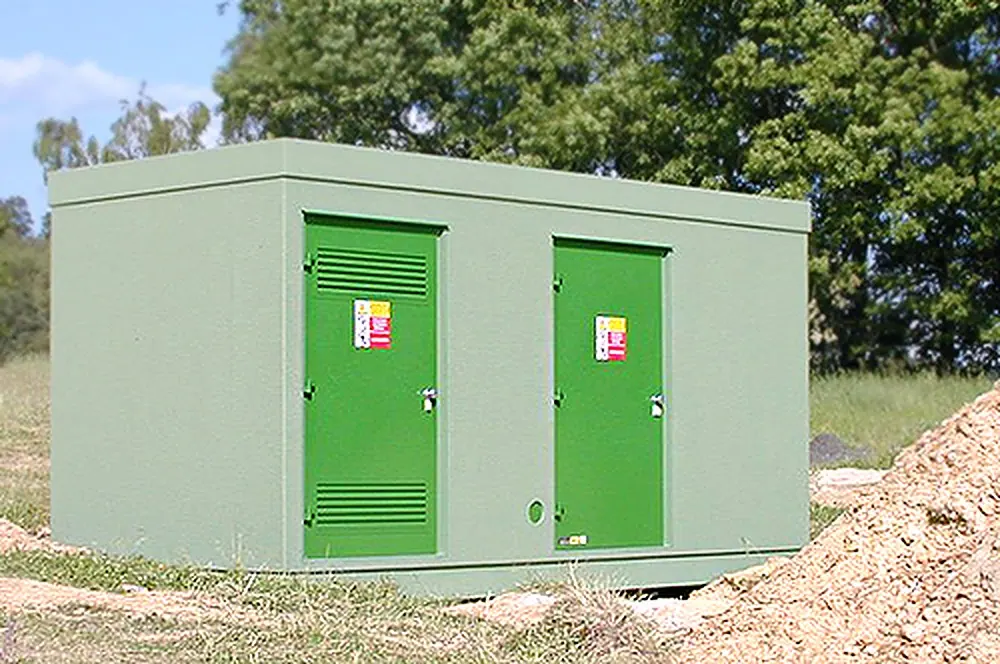

Betonové trafostanice – Pochozí trafostanice řady KN 30xx

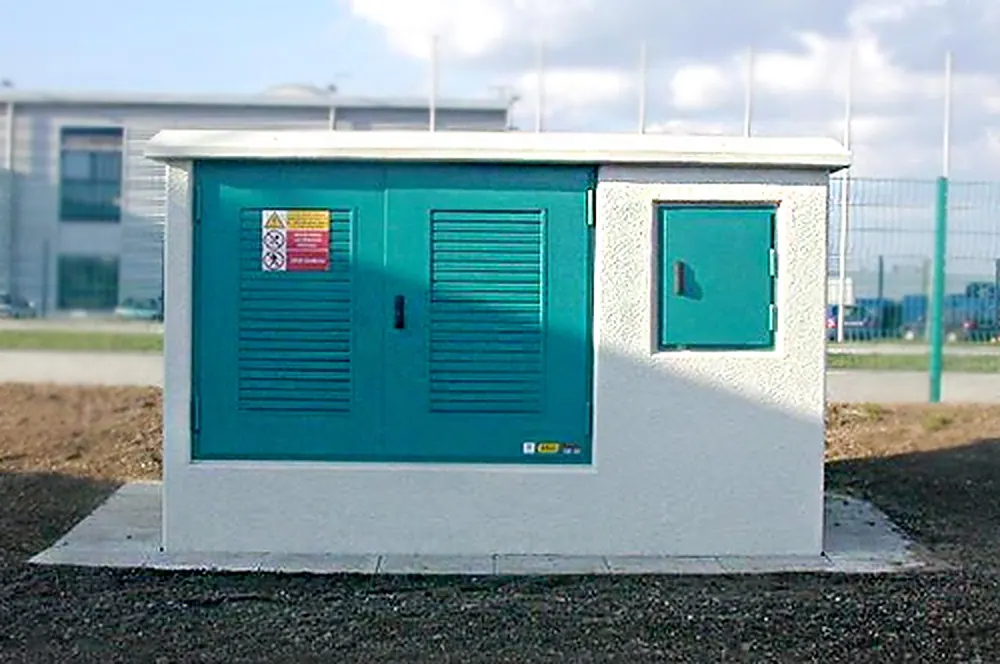

Betonové trafostanice – Kompaktní trafostanice KN 1830

Betonové trafostanice – Pochozí trafostanice řady KN 25xx

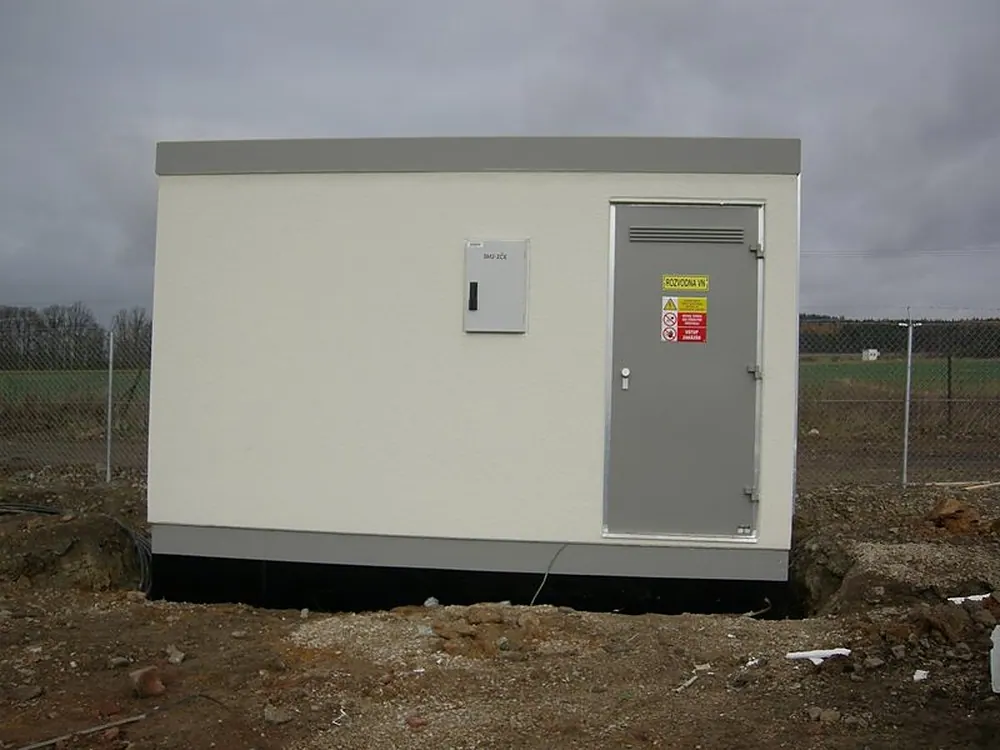

Betonové trafostanice – Spínací a předávací stanice

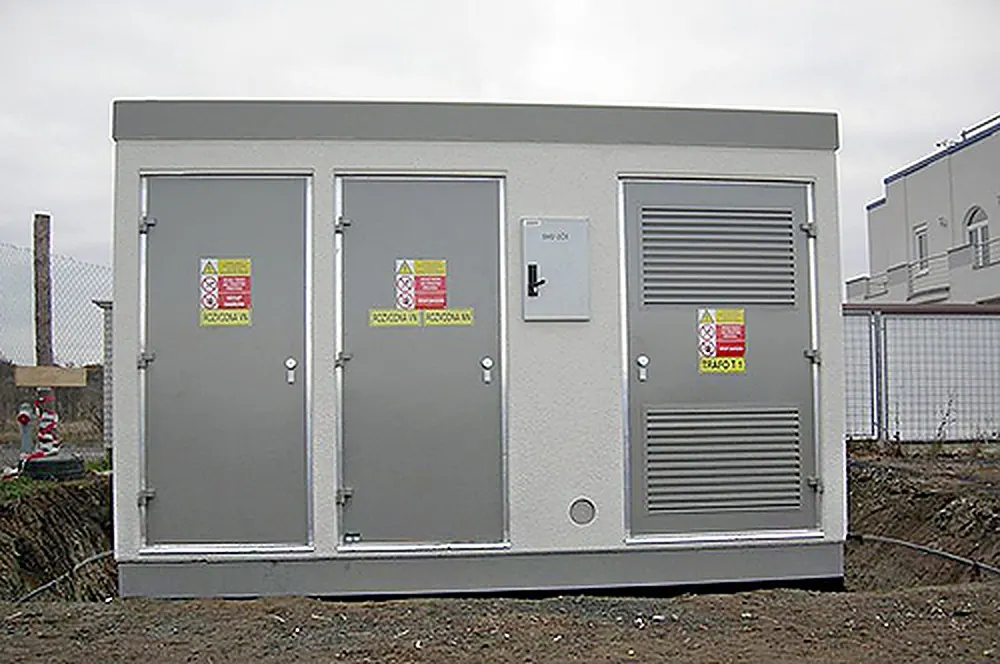

Betonové trafostanice – Trafostanice KN 2545 C pro dva transformátory

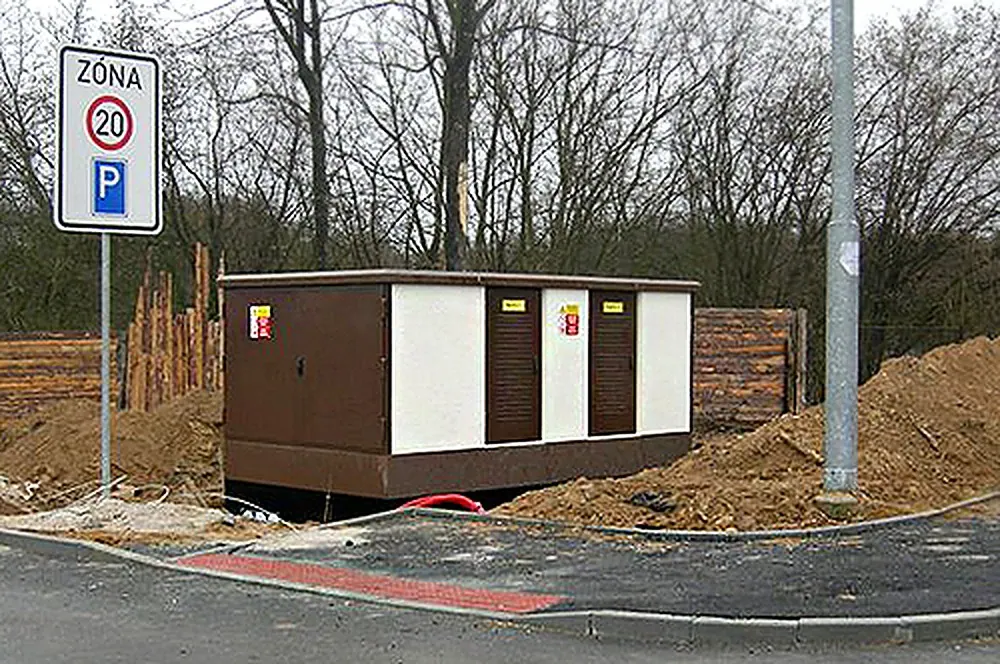

Betonové trafostanice – Pochozí stanice v barevném provedení podle přání zákazníka

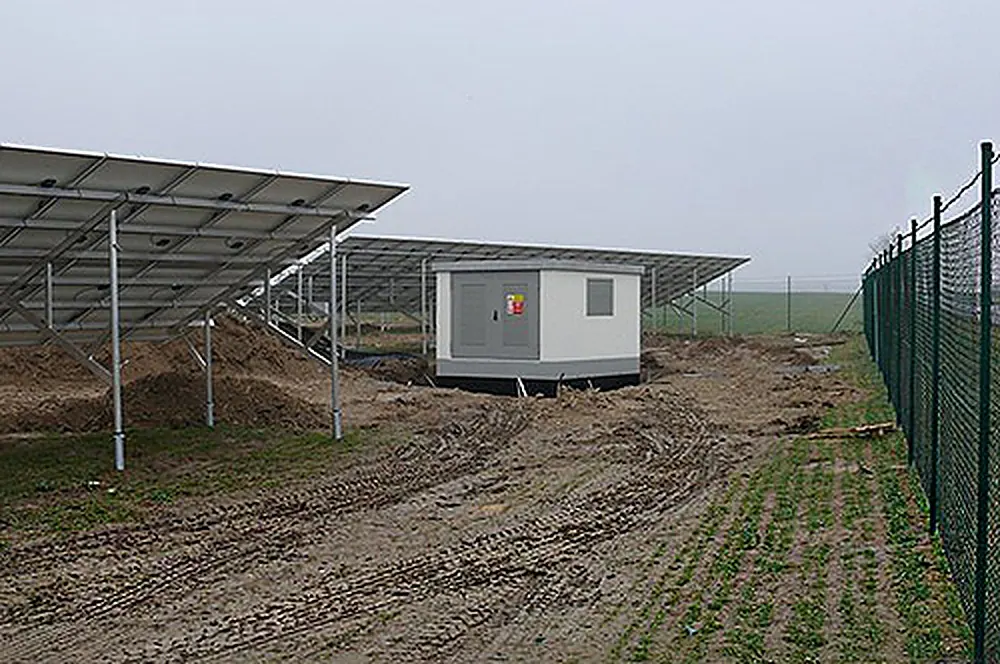

Betonové trafostanice – Trafostanice u fotovoltaické elektrárny

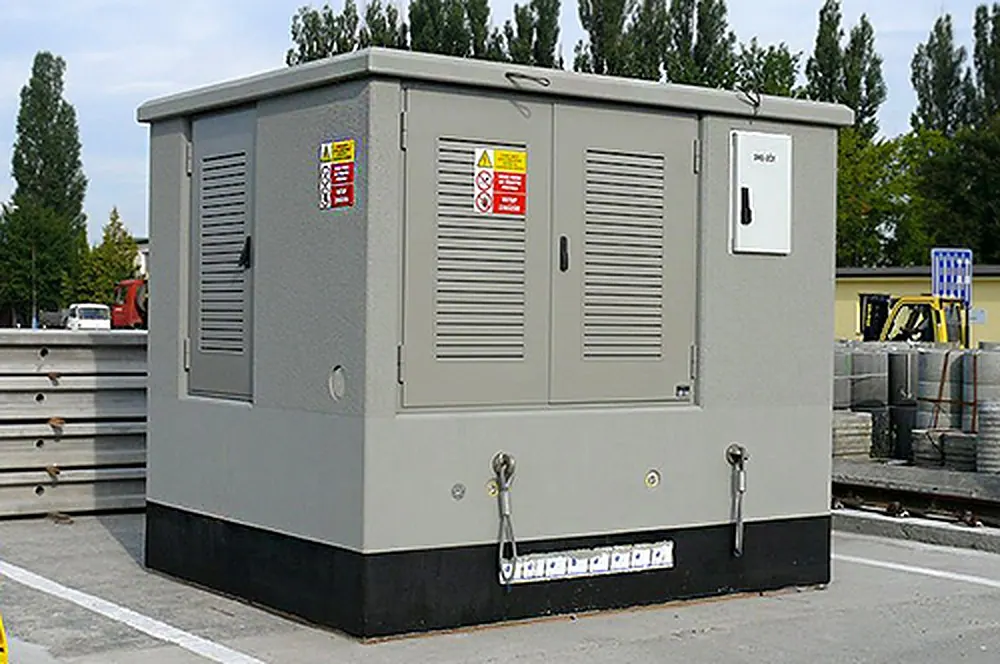

Kompaktní trafostanice KN 2430 s vnější obsluhou

Trafostanice dodáváme ve spolupráci se společností MK Beton s.r.o. Vše, co je na stanici z betonu – skelet s podlahou a obvodovými stěnami, střešní díl, olejová jímka pod transformátorem i základová část pochozích stanic – vyrábíme v našem závodě ve Veselí nad Lužnicí. MK Beton stanici vybaví technologií a zkompletuje podle požadavků energetiky a zákazníka.

Betonový skelet odlitý jako monolit, samostatný střešní díl
Olejová jímka pod transformátorem s olejonepropustným nátěrem
Kompaktní stanice s vnější obsluhou i pochozí stanice s vnitřní obsluhou
Dveře, větrání, mezistěny a kabelové prostupy podle projektu, barva podle RAL
Na stavbu přijede hotová stanice – osazení jeřábem

Co z betonu vyrábíme

Skelet stanice: podlaha a obvodové stěny odlité jako jeden monolit, vnitřek rozdělený betonovými mezistěnami na prostor transformátoru a kabelové prostory VN a NN.
Střešní díl: odlévá se samostatně; u kompaktních stanic se po jeho sejmutí vyměňuje transformátor.
Olejová jímka: prostor pod transformátorem opatřený olejonepropustným nátěrem.
Základová část pochozích stanic: spodní díl odlitý jako monolit s olejovou jímkou a kabelovým prostorem.
Povrch: struktura omítky odlitá přímo v betonu nebo nástřik omítky, odstín podle vzorníku RAL.
Zabudované prvky: těsnicí kabelové průchodky uložené šikmo pro snazší zatažení kabelů, průchodky uzemnění, kotevní profily a úchyty pro zvedání.

Kompaktní stanice s vnější obsluhou

Koncové a smyčkové transformační stanice VN/NN obsluhované zvenku. Vnější rozměry jsou dány typem; umístění dveří, větracích prvků, mezistěn a prostupů pro kabely se přizpůsobí projektu.

Typ	Šířka × délka × výška [m]	Transformátor	Hmotnost bez výzbroje	Zastavěná plocha
KN 1720	1,70 × 2,00 × 2,57	1 × 400 kVA	5,5 t	3,4 m²
KN 1530	1,50 × 3,00 × 2,57	1 × 400 kVA	8,5 t	4,5 m²
KN 1727	1,70 × 2,70 × 2,20	1 × 630 kVA	5,8 t	4,6 m²
KN 1830	1,80 × 3,00 × 2,57	1 × 630 kVA (koncová až 1 000 kVA)	7,5 t	5,4 m²
KN 2025	2,00 × 2,50 × 2,67	1 × 630 kVA	7,1 t	5,0 m²
KN 2028	2,00 × 2,80 × 2,72	1 × 630 kVA	7,5 t	5,6 m²
KN 2430	2,40 × 3,00 × 2,62	až 1 000 kVA (koncová až 1 250 kVA)	8,25 t	7,2 m²
KN 2545 C	2,50 × 4,50 × 2,67	2 × 630 kVA	9,25 t	11,25 m²

Označení typu udává vnější rozměry: první dvě číslice šířku, další dvě délku stanice.

Pochozí stanice s vnitřní obsluhou

Dvoudílné stanice: spodní díl slouží jako základová část s olejovou jímkou a kabelovým prostorem, horní díl je rozdělený betonovými mezistěnami na trafokobky a místnosti rozvaděčů. Uspořádání je vždy individuální; pro transformátory nad 1 000 kVA se do střešního dílu přidávají výdechy.

Řada	Šířka	Délka	Výška	Hmotnost horního dílu	Hmotnost spodního dílu
KN 25xx	2,50 m	4,0–6,5 m po 0,5 m	3,63 m (spodní díl 1,00 m)	13–19 t	5–8 t
KN 30xx	3,00 m	4,0–6,5 m po 0,5 m	3,63 m (spodní díl 1,00 m)	16–22 t	6–9 t

Další provedení

Spínací a předávací stanice pro fotovoltaické a větrné elektrárny a bioplynové stanice – bez prostoru pro transformátor, upravené pro spínací prvky VN.
Domky řídicích systémů se zateplenými stěnami a vyvýšenou kazetovou podlahou s prostorem pro kabely.
Záchytné olejové jímky pro venkovní stání transformátorů – využívají základové díly pochozích stanic.
Zvláštní provedení: jiné vnitřní uspořádání, počet a umístění dveří, obložení fasády, střešní výdechy nebo zvýšený sokl pro oblasti s velkým množstvím sněhu.

Spolupráce s MK Beton

Technologickou část – rozvaděče VN a NN, transformátor, propojení, zkoušky a kompletaci stanice – zajišťuje MK Beton s.r.o., která kompaktní betonové stanice dodává od roku 1996. Poptávku můžete poslat nám: připravíme betonovou část podle projektu a s partnerem dodáme stanici jako celek.

Fotografie a typové řady: MK Beton s.r.o.
